Признаки неисправности маховика сцепления

Признаки неисправности маховика сцепленияДвухмассовый маховик (DMF) – это элемент механической трансмиссии, который соединяется с коленчатым валом с одной стороны и узлом сцепления с другой. Его основная задача – снизить вибрации, возникающие при работе двигателя. Поглощая вибрации, устройство защищает другие компоненты трансмиссии.

В случае выхода из строя ДМФ резко возрастет амплитуда вибрации, что быстро приведет к повреждению всех соседних коробок передач. Чтобы избежать высоких затрат, достаточно незамедлительно реагировать на любые изменения «поведения» трансмиссии. Если вы вовремя заметите износ маховика, вы сократите свои затраты и время на ремонт.

Типовые признаки поломки

Правильный признак неисправности маховика – металлический дребезжание, возникающее при запуске двигателя на «холодном». Интересно, что шум исчезает через 10-15 минут при прогреве ДВС до рабочей температуры. При разрушении амортизатора двигатель начинает работать на холостом ходу. В некоторых случаях можно заметить подозрительный гул, высота которого меняется при нажатии на педаль акселератора.

Еще один безошибочный симптом – сильная вибрация во время вождения. Если нет нагрузки на ДВС и автомобиль движется по инерции, вибрации исчезают. Щелчки при переключении передач тоже могут указывать на поломку агрегата.

Итак, неполадки с DMF могут проявляться в виде:

  • Аномальные шумы;
  • Плавающие режимы;
  • Минимальная штамповка;
  • В теле ощущаются вибрации;
  • Выстрелы при смене темпа.

Как выполняется диагностика?

Чтобы оценить состояние агрегата и степень его износа, сначала необходимо разобрать коробку передач и сцепление.
В гараже правильно провести эту процедуру невозможно, поэтому от идеи самостоятельного осмотра лучше отказаться. Доверять разборку и сборку «кустарным» мастерам тоже бесполезно. Без дилерского инструмента существует огромный риск повредить только элементы коробки передач.

В случае сомнений в работоспособности маховика приглашаем вас пройти диагностику в нашей специализированной мастерской. Вооружившись импортным оборудованием, опытные механики быстро обнаружат причину проблемы.

Наиболее частым признаком поломки является изменение осевого люфта.
Если агрегат в нормальном состоянии, люфт в обоих направлениях не должен превышать 2 зубца от центрального положения.

Маховик неисправен – что делать?

Наш технический центр предоставляет услуги по реставрации жалюзи.
Несмотря на сложную конструкцию, мы успешно ремонтируем агрегаты, добиваясь заводской надежности.
Вы можете лично приехать в мастерскую или прислать нам поврежденный маховик из любой точки России.

Специалисты в кратчайшие сроки заменят поврежденные элементы, отшлифуют и балансируют прибор.
Выполнение работ не займет много времени, а по завершении вы получите долгосрочную гарантию.

Если вы заметили первые симптомы неисправности DMF, обратитесь к нам или свяжитесь с получателем по телефону. Мы обеспечим лучший сервис для вашего автомобиля и поможем вам сэкономить значительную сумму.

Сложные маневры, езда с выключенным сцеплением, трогание с места на высокой передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, слышны вибрации, проскальзывания и странные шумы. Выход из строя многофункционального основного диска чреват не только дискомфортом при движении, но и аварийными ситуациями. Как правильно решить проблему?

Сложные маневры, езда с выключенным сцеплением, трогание с места на высокой передаче… Все это способствует тому, что рано или поздно зубья и прилегающая поверхность маховика изнашиваются, слышны вибрации, проскальзывания и странные шумы. Выход из строя многофункционального основного диска чреват не только дискомфортом при движении, но и аварийными ситуациями. Как правильно решить проблему?

Признаки неисправности маховика сцепления

Для чего автомобилю маховик

Диск диаметром 30-40 см с характерными зубьями расположен на торце коленчатого вала двигателя, а другой стороной прикреплен к корзине сцепления. В конструкции транспортного средства он выполняет сразу несколько функций:

  • запустить двигатель от стартера;
  • отвечает за плавность вращения коленчатого вала;
  • передает крутящий момент на коробку передач;
  • уменьшает пульсацию крутящего момента.

ТОП-4 неисправностей маховика

1. Износ коронной шестерни. Выкрашивание или отсутствие нескольких зубьев будет обозначаться ударами при включении стартера, т.е. “заносом”. Установка нового компонента помогает решить проблему.

Признаки неисправности маховика сцепления

2. Удар. Если небольшая вибрация появляется на малых оборотах, вероятно, вышел из строя механизм сцепления или приводной диск не был установлен именно во время ремонта. Ситуация исправляется центрированием детали в сборке с фрикционным механизмом. Если, конечно, причина не в естественном износе: в этом случае нельзя не заменить компонент.

3. Износ прилегающей поверхности. Риски и судороги возникают, как правило, на фоне неправильной работы механизма сцепления. Если степень износа не критична, можно устранить вибрацию, проскальзывание и шум из-за проскальзывания ведомого диска путем регулировки агрегата. В остальных случаях просто замена.

4. Дефекты на прилегающей поверхности диска под коленвал. При длительной эксплуатации автомобиля они неизбежны, поэтому выход один – купить новую запчасть.

Опасность ситуации в том, что мелкие дефекты запчасти не выводят машину из строя: она все еще ездит, хотя «возмущается» этим шумом при включении стартера, необычными вибрациями и заносом. Рано или поздно эксплуатация такого компонента, который исчерпал свои ресурсы, приведет к отказу в системе трансмиссии или быстрому износу двигателя. Не говоря уже о том, что ограниченная передача мощности и недостаточный крутящий момент не ускользают от внимания водителя.

Опытные автовладельцы могут распознать тревожные признаки болезни маховика. К ним относятся подтекающая смазка, стук в неотапливаемом и работающем на холостом ходу двигателе, необычный звук на нейтрали, щелчки при заглушении, скрип при запуске, вибрации.

Можно ли самостоятельно его заменить или отремонтировать?

Перед установкой новой детали потребуется выполнить целый ряд работ:

  • снимаем приводной вал;
  • отключите стартер, предварительно обесточив его, сняв проводку с электромагнитного реле;
  • есть возможность снять редуктор, что связано с большими силовыми нагрузками;
  • разобрать механизм сцепления;
  • снимаем маховик вместе с ведомым диском.

Признаки неисправности маховика сцепления

Теоретически можно заменить комплект самостоятельно при наличии определенных навыков и большого желания. Но для его восстановления понадобится специальное оборудование. В хорошем автосервисе произведут полную диагностику и устранение неисправностей, устранят неисправности, затем маховик отшлифуют, почистят, смазывают и устанавливают на место с новой заливкой. Залогом его длительной послеремонтной эксплуатации станут профессиональные сварочные и токарные работы, а также квалифицированная балансировка, без которой все усилия будут напрасными.

Из-за постоянного использования автомобиля могут появиться различные поломки. Они делятся на две основные категории: отказ сцепления и износ трансмиссии. Ниже приведены симптомы каждой проблемы и способы ее решения.

Основные внешние признаки неисправности сцепления

  • Сцепление предвосхищает или, наоборот, проскальзывает
  • Придурки выглядят нормально
  • Салон автомобиля вибрирует при включении сцепления
  • Во время движения появляются шумы

Существует несколько причин неисправности, наиболее частыми из которых являются:

  • Неправильное использование машины. Здесь, кстати, различают резкий старт движения с большим ускорением и постоянное удержание стопы на педали во время движения.
  • Истечение срока использования.
  • Износ ведомого диска. Стоит отметить, что эта деталь при правильном использовании обслуживает пробег до 100км, но если с автомобилем обращаться не аккуратно, ехать на высоких скоростях, то привод стирается уже на 30-40км.
  • Установка неоригинальных или некачественных запчастей.
  • Грязные фрикционные накладки. Причина этого очень часто – попадание моторного масла на эту деталь или повреждение сальников (двигателя или коробки передач).

В результате первичного осмотра невозможно диагностировать проблему с абсолютной точностью, поскольку симптом может указывать на несколько неисправностей одновременно. Поэтому рекомендуется полностью разобрать механизм для более точного выявления проблемы.

Признаки неисправности маховика сцепления

Наиболее частые виды поломок сцепления:

  • Подшипники тяжелых дисков изношены и вышли из строя
  • Отсек для дисков поврежден в результате использования
  • Дисковые колодки загрязнены
  • Ведомый диск пришел в негодность
  • Пружины потеряли эластичность
  • Пружина диафрагмы лопнула или ослабла
  • Опорный подшипник поврежден или изношен
  • Маховик пришел в негодность
  • Вилка начала заклинивать

Если во время движения сложно переключать передачи, во время движения вы слышите странный шум или треск, а ход педали увеличивается, скорее всего, это неисправность сцепления.

Если при смене сцепления появляется запах гари, машина едет, двигатель быстро перегревается и бензин расходуется быстрее, значит, сцепление пробуксовывает.

Если автомобиль дергается даже при плавной езде, виноват выжимной подшипник. Скорее всего, износился – деформировался подшипник.

Прижимная пластина может выйти из строя, если корзина неисправна.

Признаки неисправности маховика сцепления

Причины неисправности привода сцепления:

  • Заедание, разрыв или поломка троса механической передачи
  • Повреждение рычажной системы
  • Неисправности гидросистемы

Маховик неисправен, если двигатель периодически останавливается и перегревается. Кроме того, если передача крутящего момента осуществляется только на низких скоростях или в кабине ощущаются вибрации, то маховик является ключом к проблеме.

Двухмассовый маховик (ZMS) выходит из строя из-за перегрева, который может возникнуть в результате неправильного использования автомобиля. Например, из-за пробуксовки механизм перегревается и смазка высыхает, из-за чего маховик работает с сильным трением. Следствием этого является рывок при переключении передач. При визуальном осмотре эту проблему можно определить по изменению цвета металла или появлению на нем трещин.

Признаки неисправности маховика сцепления

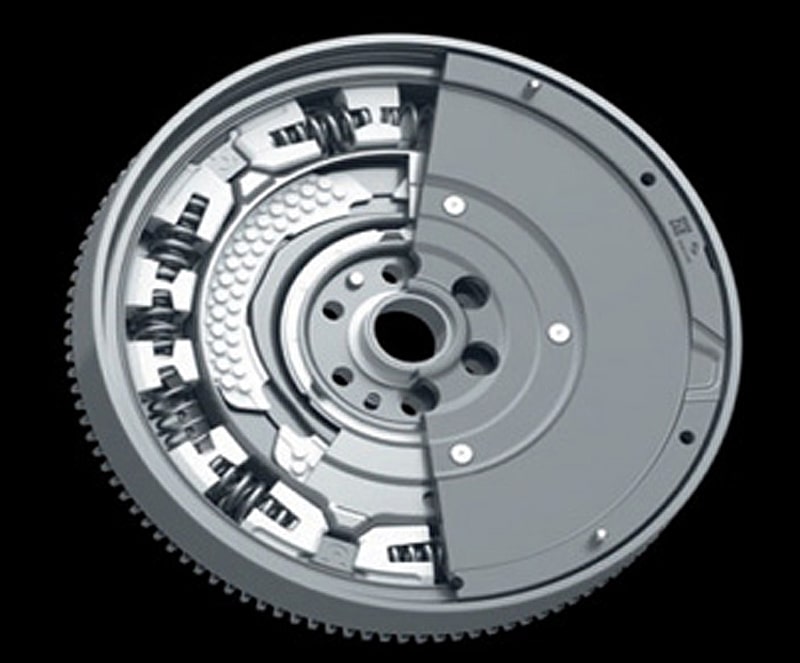

Двухмассовый маховик Sachs

Изношен первичный маховик. Это связано с перегрузкой шестерен, в результате чего могут быть разрушены внутренние детали, выходит из строя ЗМС. Если при осмотре вы заметили сочится жир, то проблема в этом.

Изношены внутренние компоненты вторичного маховика. Основная причина этого – выход из строя выжимного подшипника, расположенного между первичным и вторичным маховиками. Происходит общий нагрев механизма, что снижает действие смазки и заставляет детали работать всухую.

Произошла блокировка ZMS. Если маховик неисправен, при установке использовались слишком длинные крепежные болты. Это приводит к блокировке первичного и вторичного маховиков, что приводит к потере демпфирования, потрескиванию и шуму при нажатии.

Неисправность цилиндра сцепления. Эта проблема не считается серьезной проблемой. Наиболее частые отказы – это утечка жидкости и попадание воздуха.

При попадании воздуха в соединительные патрубки и уплотнительные манжеты могут появиться микротрещины. Если это произойдет, не паникуйте. Чтобы устранить эту проблему, необходимо будет прокачать систему. Прокачка не требует особых навыков и инструментов, она знакома практически всем владельцам их транспортных средств.

можно ли самостоятельно определить неисправность насоса сцепления? Конечно. Для этого необходимо определить место утечки. Для этого в цилиндр обычно заливается тормозная жидкость. Утечка может быть опасна следующим образом: разорвать соединение колес с двигателем будет невозможно, что может стать причиной аварии. Причину течи не всегда удается определить при плановом осмотре с добавлением тормозной жидкости. Если проблема заключается непосредственно в цилиндре, необходимо будет разобрать механизм. Однако, если соединительные трубы протекают, не беспокойтесь, их можно легко заменить.

Подобные неисправности могут возникать в автомобилях с механической муфтой тросового типа. Проблемы могут быть следующие:

  • Регулировка троса вышла из строя
  • Произошел обрыв или разрыв (перекус) кабеля

Трос необходимо отрегулировать с помощью специальной гайки, позволяющей отрегулировать метку троса. К этой процедуре следует отнестись серьезно, поскольку неправильная регулировка может привести к ослаблению троса или его чрезмерному натяжению.

Основная причина обрыва каната – коррозия. Из-за поломки перестает работать сцепление.

Укус или, другими словами, обрыв троса – еще одна причина, по которой сцепление может перестать работать. Если металлические провода кабеля начинают блокировать движение, опираясь на оболочку, то движение становится намного сложнее. Они могут быть плохо нажаты или могут не вернуться в исходное положение педали.

Основные проблемы функционирования гидравлического привода:

  • Недостаточно жидкий
  • Обрыв трубопровода
  • Проникновение кислорода в систему
  • Цилиндровый поршневой стопор (рабочий или основной).

Неполадки в работе электронного привода:

  • Датчик вышел из строя
  • Неисправность электродвигателя
  • Цепь замкнулась, оборвалась.

Диагностика понадобится, если при плавном переключении сцепления нет предупреждающих звуков, но слышны шумы и стуки при нажатии. Приводная цепь, вероятно, сломана, если у вас возникли трудности с переключением передач.

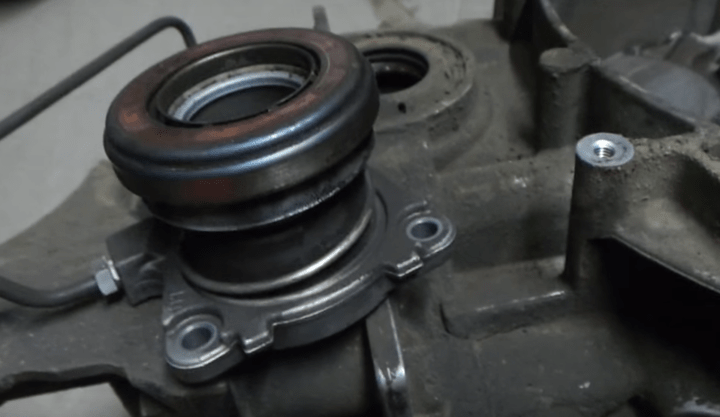

Неисправен упорный подшипник или что-то еще? Речь идет о разрыве подшипника, если при нажатии на педаль водитель слышит необычные звуки. Учтите, что «визг» означает, что требуется немедленная замена подшипника. В противном случае он может заклинить во время движения. Чаще всего такие поломки возникают, если автомобиль имеет пробег более 100 км (в среднем 120-140 км).

Признаки неисправности маховика сцепления

Проблему управления сцеплением на автомобиле стоит рассмотреть более подробно с учетом некоторых особенностей.

  • При нажатии на педаль (как сильно, так и плавно) сцепление пробуксовывает. При возникновении этой проблемы стоит обратить внимание на диски – они вращаются с разной угловой скоростью, находясь в общей цепи с двигателем. Следствие этого: износ дисков, из-за сильного перегрева автомобиль медленнее разгоняется. Аналогичная ситуация возникает, если диски загрязняются или изнашиваются.
  • В салоне была вибрация. Ключ к проблеме – маховик. Эту деталь необходимо заменить. Также возможно, что потребуется замена втулок и пружин.
  • Слышны посторонние шумы (треск, жужжание, стук и т.д.). Это может свидетельствовать об огромном списке проблем от износа подшипников (или втулок), до неправильной установки фрикционного диска.
  • Ход педали останавливается, она сильно нажимается и возвращается в исходное положение. Препятствием является негерметичная гидравлическая система или неотрегулированное или смещенное, но неправильное механическое соединение.

Перегорело сцепление или нет? Отличить помогут следующие признаки:

  • Появился резкий запах гари. Если он появлялся в салоне, сцепление однозначно срывалось.
  • Машина сильно заводится. Вероятна ситуация, когда машина не двинется с места, даже если вы нажмете педаль в пол. Это происходит из-за того, что диск отошел и не может передать крутящий момент на двигатель.
  • Автомобиль дергается. Это продолжается до тех пор, пока автомобиль не наберет скорость.
  • Чрезмерный бег без педалей.

Учтите, что перечислены только первичные признаки сгоревшего сцепления, окончательный вывод можно сделать только после разборки механизма (полной или частичной).

Как провести осмотр корзины сцепления?

Как узнать, изношена ли корзина? Проще говоря, первым признаком износа этой детали является проскальзывание, которое возникает, если диск не плотно прижимается к маховику.

Вот пошаговое руководство по проверке корзины на износ:

  1. Поставил машину на ручник.
  2. Запустите двигатель и переключитесь на передачу 3 или выше.
  3. Опустите правую педаль, нажмите на газ.
  4. Обратите внимание на реакцию автомобиля на такие действия.

О чем свидетельствуют те или иные варианты?

считается нормальным, если из-за таких воздействий автомобиль останавливается. Это значит, что сцепление и коробка в порядке.

Для определения конкретной проблемы необходимо предпринять следующие шаги:

  1. Запустить двигатель на холостом ходу.
  2. Полностью нажмите правую педаль.
  3. Переключитесь на первую скорость и вернитесь назад.

В случае затрудненного переключения передач и странных звуков делается вывод о неисправности диска и маховика.

Наиболее удачное время для ремонта и замены сцепления – это капитальный ремонт автомобиля. Если силовой агрегат уже был снят, отремонтировать и поменять сцепление будет намного проще. Следуя следующему плану действий, каждый добьется успеха в этой работе. Учтите, что описанные действия можно выполнять и в гараже.

Итак, последовательность такова:

  1. Снимаем коробку передач (коробку передач). Если вам не нужно ремонтировать или заменять его, вы можете безопасно отключить блок, аккумулятор и датчик массового расхода воздуха (MAF). Предварительно сливать масло не нужно.
  2. Откручиваем трос трансмиссии.
  3. Отсоедините стартер.
  4. Ослабьте крепления в верхней части коробки.
  5. Откручиваем элементы датчика скорости и проводку.
  6. Слегка ослабьте затяжную гайку справа и полностью открутите ее слева.
  7. Откручиваем шаровую опору.
  8. Отключите защиту двигателя.
  9. Открутите жиклер и снимите нижнюю крышку картера.
  10. Снимите коромысло, предварительно ослабив зажимную гайку, помогающую управлять коробкой передач.
  11. Снимите крепеж и болты переключения передач.
  12. Поднимите двигатель с помощью домкрата.
  13. Открутите коробку от подушки и снимите ее.

Сняв коробку, автомобилист может увидеть проблемный участок, получить возможность произвести с ним какие-то действия.

Чтобы заменить корзину, необходимо сначала отсоединить фиксаторы. Обязательно нужно обратить внимание на лепестки – корзину следует заменить полностью, если она заметно изношена.

Перед установкой новой корзины необходимо отрегулировать положение первичного вала коробки передач, чтобы коробку можно было легко установить в будущем. Затем диск устанавливается в маховик.

После корректировки положения корзины нужно подтянуть болты. Делается это постепенно: первые 3-4 витка и только потом следует фиксировать.

По окончании процедуры остается только установить выжимной подшипник и вал, которые перед установкой необходимо хорошенько смазать.

Все снятые ранее запчасти собираются в обратном порядке.

Ручка регулируется с помощью специального болта с контргайкой, который находится на конце троса.

Ход педали регулируется поворотом гайки и в сумме должен составлять 12-13 см. Увеличение или уменьшение хода регулируется прикручиванием и откручиванием гайки от наконечника.

Чтобы проверить, достигнуто ли желаемое расстояние, на котором педаль находится от пола, рекомендуется несколько раз нажать на нее и произвести измерение. Регулировка продолжается до тех пор, пока не будет достигнуто желаемое расстояние.

Гидравлика регулируется иначе. Расстояние между толкателем и вилкой разблокировки не должно превышать 5 мм.

Чтобы отрегулировать расстояние, выполните следующие действия:

  1. Снимите пружину с кронштейна и вилки.
  2. Отрегулируйте расстояние между стержнем и вилкой разблокировки на 0,5 см. Это расстояние можно регулировать, поворачивая и откручивая.

Примечание! Пожалуйста, прочтите официальные инструкции перед регулировкой сцепления, так как описанные методы могут не подходить для определенных моделей машин.

Основные причины буксовки сцепления.

Если сцепление пробуксовывает на высоких оборотах, не отчаивайтесь. Бывают случаи, когда проблему можно исправить самостоятельно, не переплачивая в салоне.

Муфта пробуксовывает при выходе из строя фрикционных накладок. Это связано с тем, что расстояние между заклепками и рабочими узлами увеличивается настолько, что детали не могут касаться друг друга для передачи крутящего момента на двигатель.

Расстояние между заклепками и рабочими элементами, если оно меньше 2 мм, можно отрегулировать в вашем гараже. Для этого потребуется отрегулировать свободный ход педали. В противном случае необходимо заменить ведомый диск и гильзу.

Подобная ситуация возможна, если масло попадет на фрикционные накладки из-за дренажа или проблем с коробкой передач. Необходимо самостоятельно очистить покрытия керосином, а затем отшлифовать специальной бумагой.

Сцепление может проскальзывать, если гидравлические компоненты накачаны. Решение есть, просто следуйте этим инструкциям:

  1. Снимаем цилиндры (основной и рабочий.
  2. Промойте механизмы спиртовой жидкостью.
  3. Замените детали, которые набухли и пришли в негодность.
  4. Очистите расширительные отверстия.
  5. Замените тормозную жидкость и прокачайте тормоза.

Если нажимные пружины становятся неэластичными, это также может вызвать проскальзывание. Такие проблемы возникают у автомобилей, которые эксплуатируются более 10 лет. Пружины сжатия отвечают за давление на диск. Если они ослабли, давление тоже ослабевает. Чтобы осмотреть пружины, необходимо сначала снять диски. После выявления проблемы диски заменяются новыми.

Для некоторых автомобилей будет недостаточно заменить одну деталь: достаточно будет заменить все сцепление.
