Подсветка ног камри 40

К сожалению, часто на японских машинах, даже в бизнес-классе, нет маленьких, но симпатичных тюнинговых приспособлений… К ним относится освещение ног Camry. Зато подсветка делает атмосферу в салоне более комфортной. Не говоря уже о том, что с ним удобнее (у каждого водителя была проблема найти хоть раз то, что упало на землю). Фары Camry обеспечивают мягкий свет, который не отвлекает водителя от дороги.

В наличии в нашем магазине всегда есть комплекты освещения для ног Camry. Кто я?

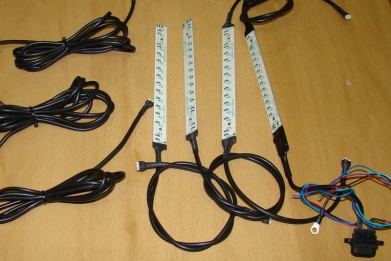

Комплект освещения ног Camry состоит из четырех светодиодных плат, одна из которых предназначена для управления (с микроконтроллером). Борта закреплены в четырех местах: первые два – под панелью приборов, вторая пара – под передними сиденьями.

Подсветка ног камри 40Подсветка ног камри 40

Теперь давайте посмотрим на алгоритм работы этого устройства…

Подсветка ног у Камри двухуровневая, т.е имеет два уровня работы:

1-й уровень: при активации габаритов площадь помещения освещается слабым светом.

2-й уровень: при открытии одной из дверей интенсивно загорается подсветка, со всей своей мощью. При закрытии двери плавно возвращается в слабый режим работы. Если габаритный свет не был включен при открытии дверей, сразу включается второй режим (яркое освещение).

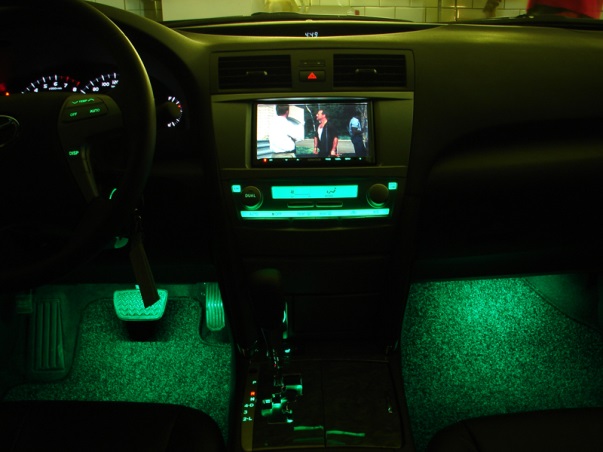

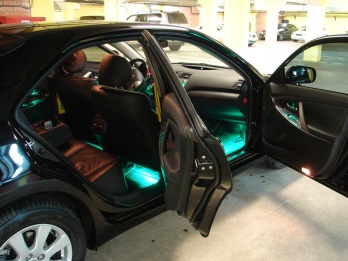

Чаще всего при выборе цветовой схемы освещения ног Камри останавливаются на зеленом (при стандартном освещении). Но если зеленый вам не подходит, вы можете выбрать другой вариант (синий, красный, белый, оранжевый, фиолетовый). Также можно комбинировать цвета, например, при включении габаритов горит синий цвет, а при открытии дверей белый (как на видео ниже).

Подсветка ног камри 40Подсветка ног камри 40

Подсветка ног камри 40Подсветка ног камри 40

Вы можете купить эти комплекты в нашем интернет-магазине.

Также в нашем тюнинговом центре вы можете установить подсветку. Наши специалисты выполнят эту работу в кратчайшие сроки (около 2 часов).

Задача: Реализовать ножное освещение для пассажиров и водителя в кабине Toyota Camry ACV40

Сигнальная лампа ступни пассажира на Toyota Camry ACV40

Подсветка ног камри 40

К сожалению, диодов под цвет подсветки магнитолы я не нашел, поэтому остановил свой выбор на белых ярких светодиодах с углом яркости 120 градусов. Изначально я решил осветить ноги задних пассажиров, чтобы посмотреть, как яркость выбранных диодов будет мешать езде с постоянным свечением (габариты с учетом габаритов).

Подсветка ног камри 40

я установил 2 диода в дефлекторы ног заднего пассажира, просверлил отверстия диаметром 5мм, вставил диоды и закрепил их клеевым пистолетом.

Подсветка ног камри 40

вот они во включенном состоянии

снял питание диодов с проводов подсветки селектора АКПП.

Тогда я решил выделить ноги переднего пассажира, так как меня все устраивало по цвету и свету, а не по отвлечению в подсветке. Но желания как всегда растут и хотелось двухуровневое освещение ножек.

Подсветка ног камри 40

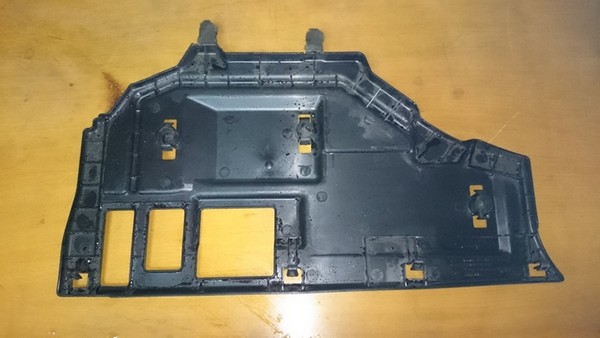

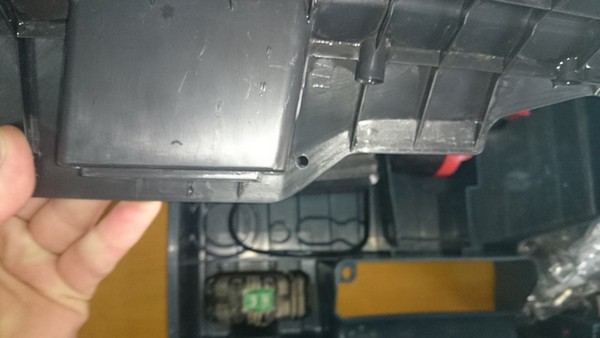

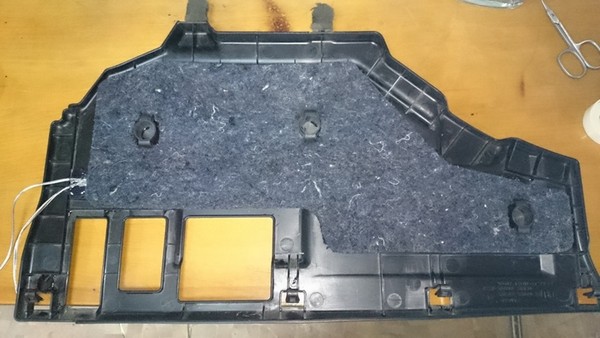

Разобрал этот кусок пластика под бардачком

Подсветка ног камри 40

Затем просверлил отверстие диаметром 5 мм

Подсветка ног камри 40

Клееная светодиодная лента, яркое белое свечение

Подсветка ног камри 40

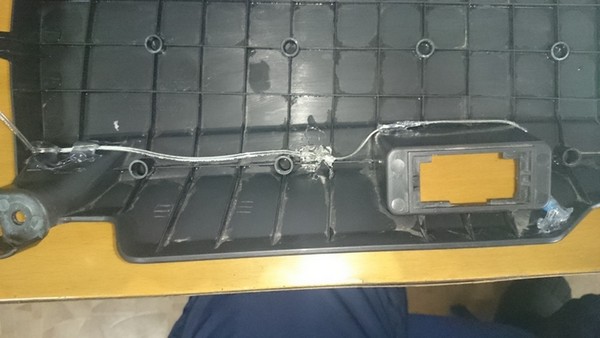

И приклеил светодиод в просверленное отверстие и провода клеевым пистолетом

Подсветка ног камри 40

вернуть звукоизоляцию

Подсветка ног камри 40

Перевернул проверил что случилось

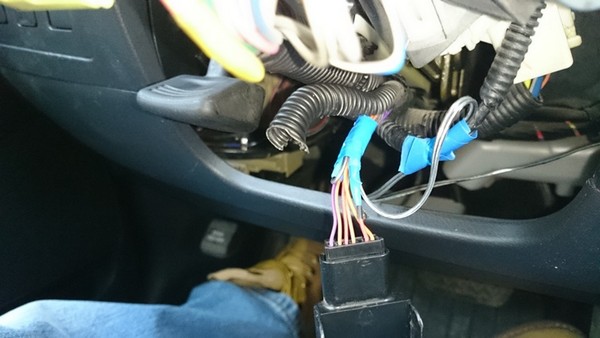

Я все переустановил. Светодиод запитан на проводах подсветки селектора АКПП, загорается при включенных фарах и на светодиодную ленту подается напряжение для освещения замка зажигания

Подсветка ног камри 40

Красный больше, коричневый меньше. + постоянная масса при разрыве

Я также подсунул две части светодиодной ленты под сиденья водителя и пассажира и запитал их от фонарей замка.

В итоге выяснилось: при открывании дверей включается подсветка ножек из светодиодных лент, очень яркая

Подсветка ног камри 40

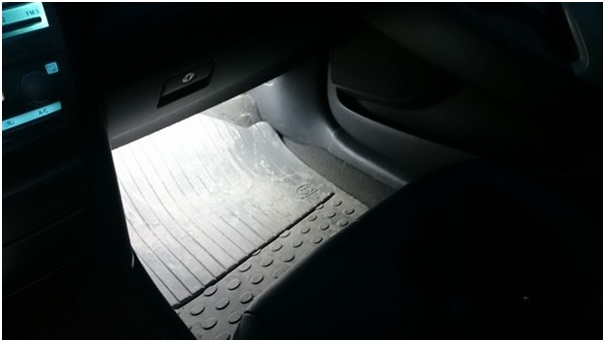

С открытыми дверями

Подсветка ног камри 40

С открытыми дверями задние пассажиры

Когда двери закрыты, он гаснет вместе с внутренним освещением.

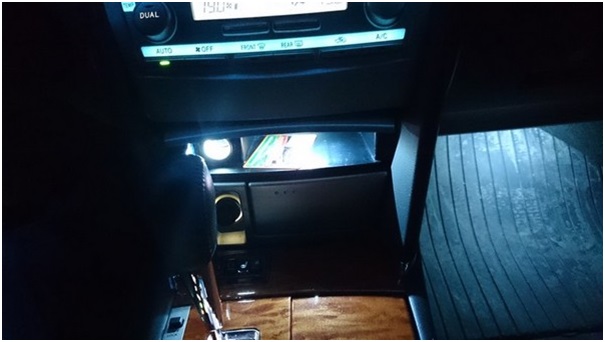

При включении габаритов загорается слабая светодиодная подсветка ног

Подсветка ног камри 40

Подсветка ног камри 40

Подсветка ног водителя в салоне Toyota Camry ACV40

Основная сложность заключалась в том, что крепить светодиодную ленту было абсолютно негде.

Подсветка ног камри 40

Подсветка ног камри 40

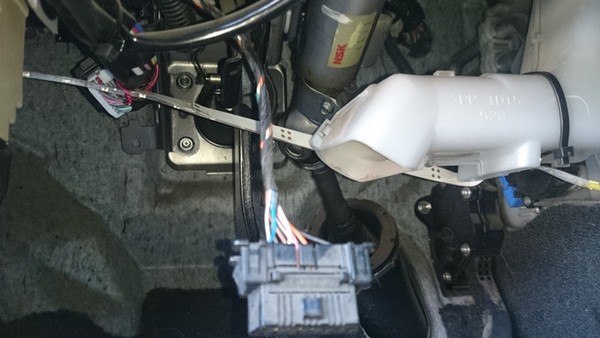

снимаем пластиковый элемент салона на левой ножке

Подсветка ног камри 40

И снимаем этот кусок пластика, отцепив от него разъем OMD и тросик капота

Подсветка ног камри 40

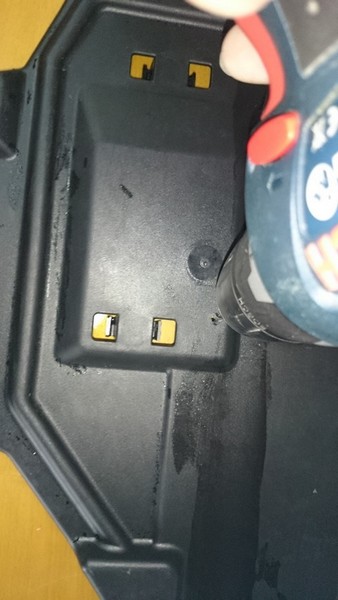

сделайте в нем отверстие 5 мм

Подсветка ног камри 40

Вставляем светодиод в отверстие и приклеиваем его и провод клеевым пистолетом

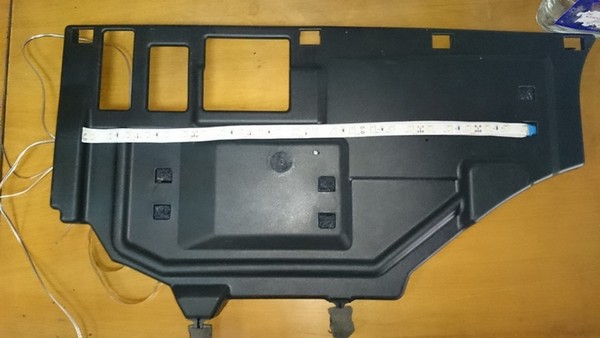

Затем берем светодиодную ленту с припаянным проводом и поднимаемся фиксировать

Подсветка ног камри 40

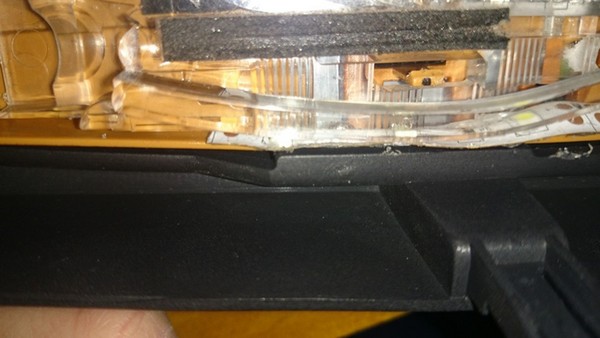

Закрепил ленту на струбцине к воздуховоду и проволокой к жгуту проводов натяжкой

Согласен, в колхозе устроил, кто знает способ подскажите еще раз сделаю!

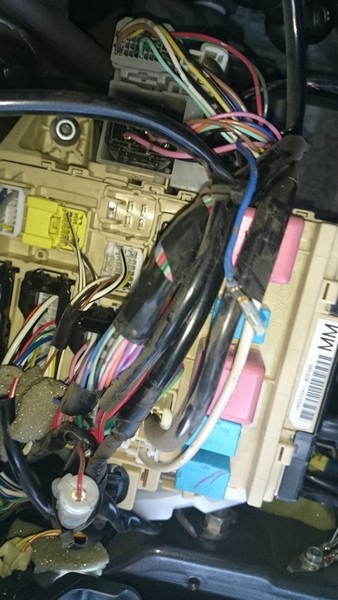

Далее собираем все в обратном порядке, глядя на синюю проводку

Подсветка ног камри 40

которую тянет любой уважающий себя автовладелец.

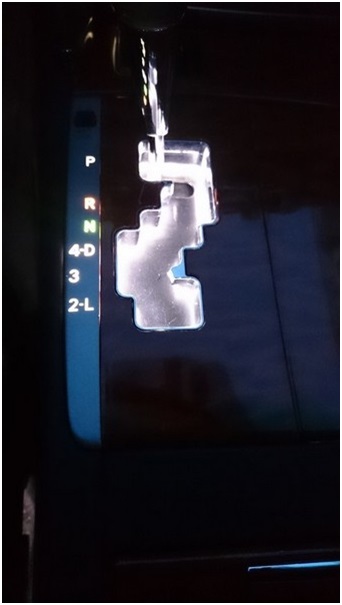

Также разместил фото подсветки селектора АКПП

Подсветка ног камри 40

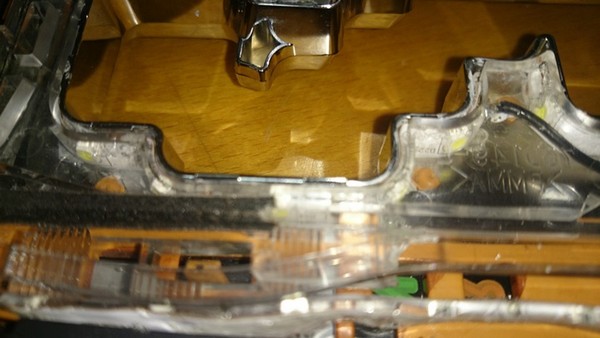

Я протянул ленту вокруг змеи, подал ее к освещению личинки замка, и буквы были выделены другой лентой с приводом от фар.

Подсветка ног камри 40

Фирмы берут 2,5 кг рублей за плату для выделения селектора, у меня цена вопроса была 200 рублей!

Выделение остальных элементов

Подсветка ног камри 40

Подсветка ног камри 40

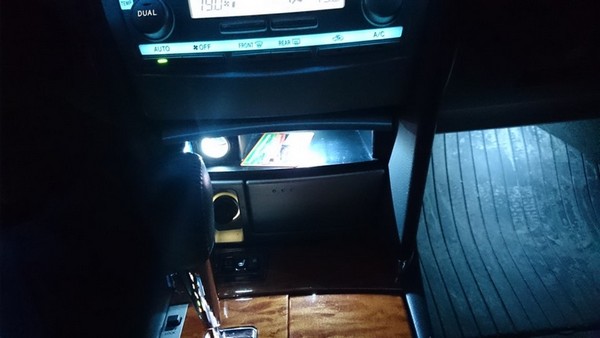

Пепельница, прикуриватель, розетки, мини-вещевой отсек

Подсветка ног камри 40

Подсветка ног камри 40

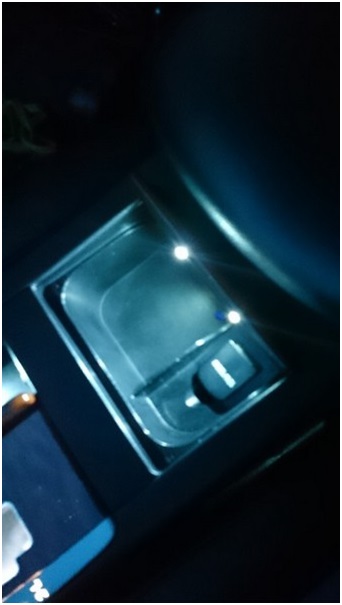

Ящик для мелочей

Подсветка ног камри 40Ниши

Подсветка ног камри 40

Это тип освещения при открытой двери

Подсветка ног камри 40

Вот тот, с зажженными фарами!

Подсветка ног камри 40

Подсветка ног камри 40

Ну вот и все!

Подсветка ног камри 40

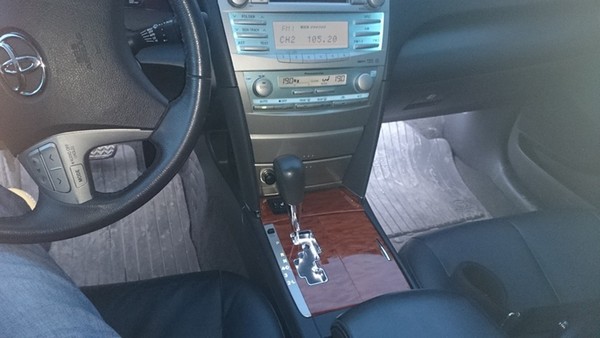

Результат: Завершено ножное освещение Toyota Camry ACV40 для пассажиров и водителя.

Подсветка ног камри 40

Шумоизоляция салона и багажника Toyota Camry ACV40

Содержание статьи:
1. Шумоизоляция салона Toyota Camry ACV40
2. Шумоизоляция багажника Toyota Camry ACV40
1. Звукоизоляция

Подсветка ног камри 40Автомобиль Тойота Камри 40 выглядит превосходно, но, несмотря на это, многие владельцы стараются его изменить, придав автомобилю эксклюзивности.

Один из вариантов создания индивидуального образа автомобиля – установка различных типов фар. Чаще всего автовладельцы устанавливают кнопочную подсветку, пространство возле ног, порогов.

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Ты не веришь мне? Даже механик с 15-летним стажем не поверил, пока не попробовал. А теперь экономьте на бензине 35000 рублей в год! Знать больше»

Также есть эксклюзивные типы фонарей: подбираются пепельницы, прикуриватели, минибары, подстаканники. Возможности такого вида модернизации практически безграничны и способны воплотить в жизнь любую задумку автовладельца. При установке осветительного оборудования важно проявлять здравый смысл, так как слишком яркое освещение может ослепить водителя в ночное время и стать причиной дорожно-транспортных происшествий.

Подсветка кнопок

Чтобы установить подсветку кнопок на рулевом колесе Toyota Camry 40, необходимо следовать приведенным ниже инструкциям.

  • Отсоедините аккумулятор.
  • Подождите 10 минут и снимите подушку безопасности, расположенную в рулевом колесе.

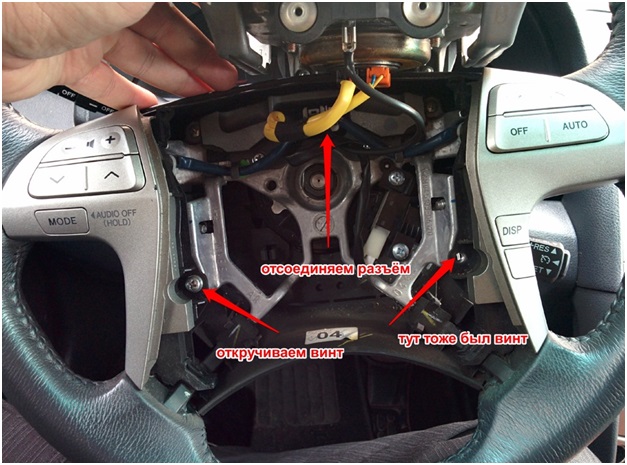

  • Выкрутите два винта, показанных на рисунке ниже. Это снимет блокировку кнопок.

Подсветка ног камри 40

  • Разберите замок с кнопками.

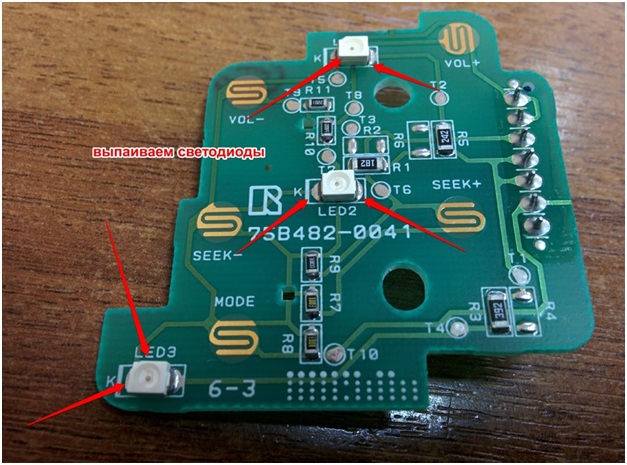

  • Разобрать блок кнопок и вынуть карты.

Подсветка ног камри 40

  • Демонтаж старых светодиодов.
  • Установите новые светодиоды.

Подсветка ног

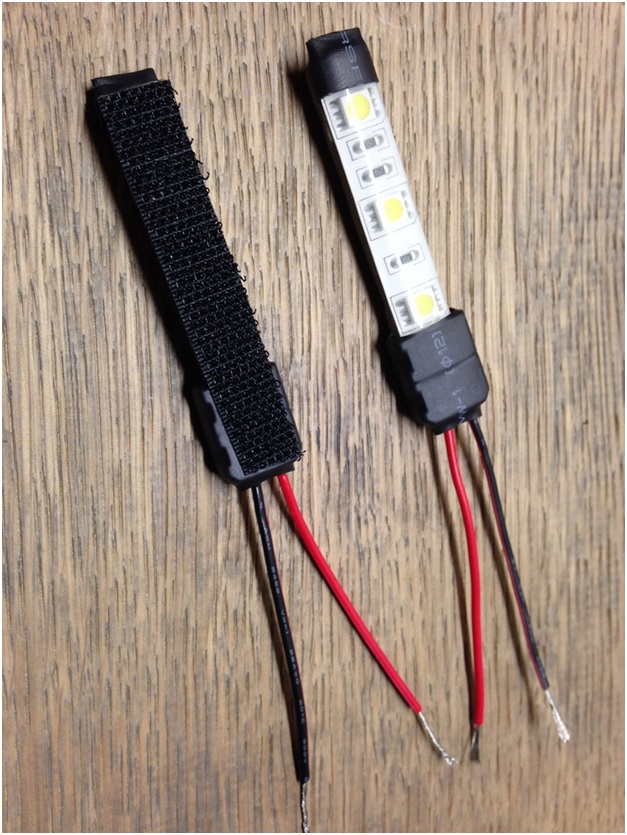

Чтобы установить освещение для ног своими руками, автовладельцу придется приобрести потолочные светильники. Передние сборки выполнены скотчем. Задние плафоны крепятся на липучках.

Подсветка ног камри 40

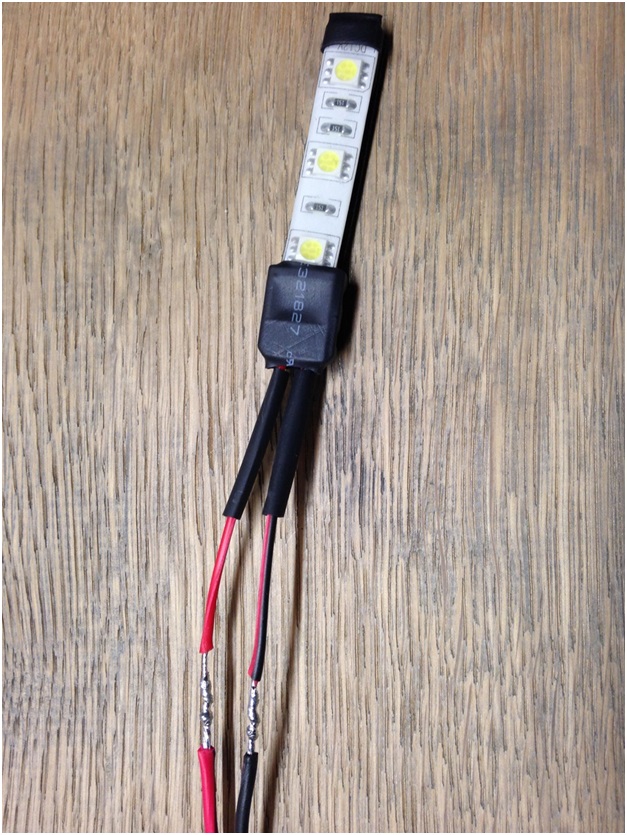

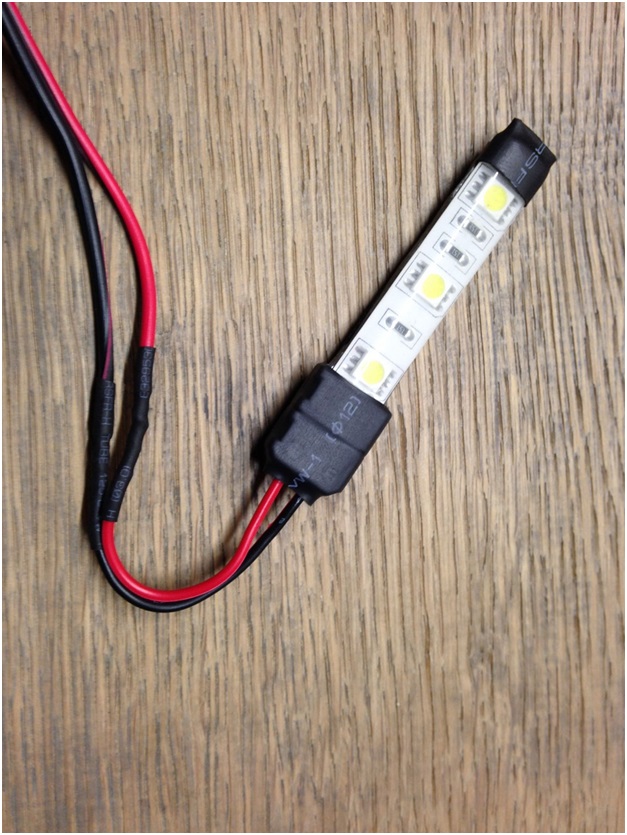

  • Вытяните выходящие из крышки провода для подключения к бортовой сети.

Подсветка ног камри 40

  • Защитите сварной шов термоусадочным батистом

Подсветка ног камри 40

  • Во избежание повреждения изоляции защитите проложенный кабель по всей длине листом.

Подсветка ног камри 40

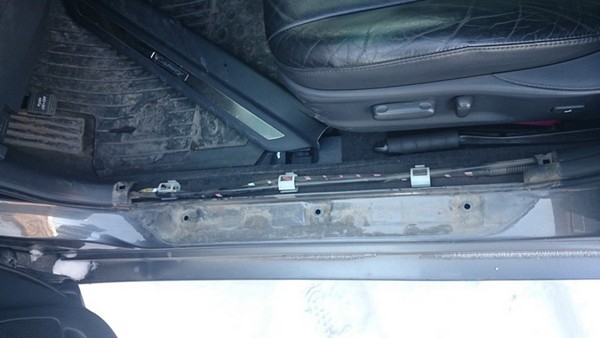

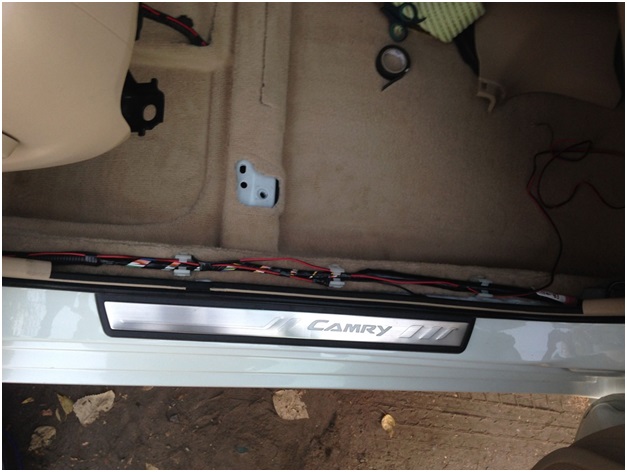

  • Осуществляем монтаж тросов под пассажирским сиденьем с последующим переходом к порогам.

Подсветка ног камри 40

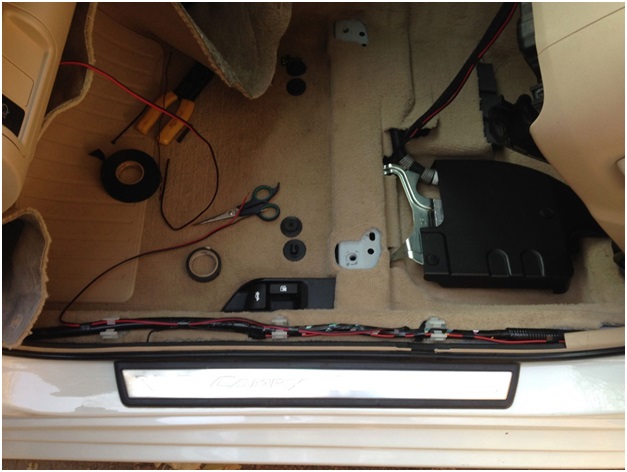

  • Продолжайте натягивать пряжу по порогу

Подсветка ног камри 40

  • Проложите кабели так, чтобы освещать ноги водителя.

Подсветка ног камри 40

  • Завершите электромонтажные работы на втором пороге и установите задние пассажирские фонари.

Подсветка ног камри 40

Подсветка ног камри 40

Подсветка ног камри 40

Подсветка ног камри 40

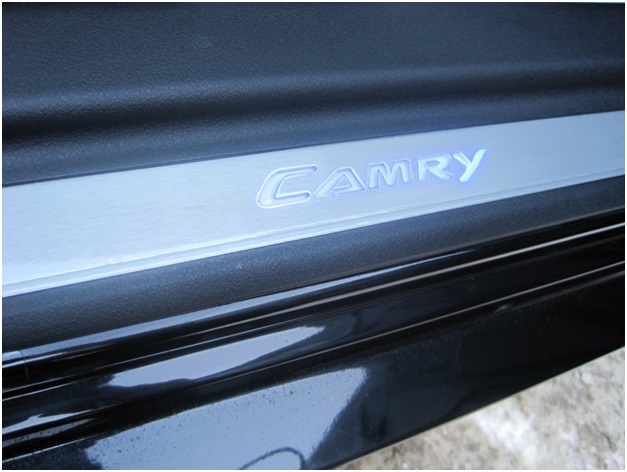

Подсветка порогов

Самым простым видом автомобильного освещения являются готовые решения со светотехникой, которые можно приобрести у обычного автосалона.

Процесс установки заключается в приклеивании специальных накладок с помощью двустороннего скотча. Провода необходимо подключить к кнопке открытия двери.

Подсветка ног камри 40

Подсветка ног камри 40

Подсветка салона

С помощью светодиодов или неоновых ламп освещается весь салон автомобиля. Особенно интересно можно посмотреть :

  • мини-бокс;
  • пепельница;
  • легче;
  • подстаканник;
  • селектор АКПП.

Подсветка ног камри 40

Подсветка ног камри 40

Подсветка ног камри 40

Подсветка ног камри 40

Подсветку можно сделать с помощью светодиодов или неоновых ламп. Сравнение подсветки показано в таблице ниже. По отзывам автовладельцев оценка проводилась по десятибалльной шкале.
