Как получить 3 вольта из 5

Featured Video Play Icon Ремонт и обслуживание

Многие бытовые приборы сегодня требуют стабильного напряжения 3 вольта и тока нагрузки 0,5 ампер. Они могут включать:

  • Игроки.
  • Камеры.
  • Телефоны.
  • Видеомагнитофоны.
  • Навигаторы.

Эти устройства объединяет тип источника питания в виде аккумуляторной батареи или батареек на 3 вольта.

Как создать электричество дома, не тратя деньги на батарейки или аккумуляторы? Для этих целей не обязательно проектировать многоэлементный блок питания, поскольку в продаже есть специальные микросхемы в виде низковольтных стабилизаторов.

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора и позволяет создавать выходное напряжение от 1 до 30В. Поэтому это устройство можно использовать для питания различных устройств на 1,5 В, а также для подключения 3-вольтовых устройств. В нашем случае устройство используется для считывателя, выходное напряжение выставлено на 3 В.

Как получить 3 вольта из 5

Работа схемы

С помощью переменного резистора устанавливается необходимое выходное напряжение, которое рассчитывается по формуле: U вых = 1,25 * (1 + R2 / R1). Вместо регулятора напряжения используется микросхема SD1083 / 1084. Без доработки используются аналогичные отечественные микросхемы 142КРЕН 22А / 142КРЕН 22, отличающиеся выходным током, что является незначительным фактором.

Для нормального режима работы микросхемы необходимо смонтировать для нее небольшой радиатор. В противном случае при низком выходном напряжении регулятор работает в токовом режиме и сильно нагревается даже без нагрузки.

Монтаж стабилизатора

Устройство собрано по схеме размерами 20 на 40 мм. Схема довольно простая. Возможна установка стабилизатора без использования стола, путем поверхностного монтажа.

Готовую доску можно разместить в отдельном ящике, либо прямо в корпусе самого блока. В первую очередь необходимо отрегулировать рабочее напряжение стабилизатора на его выходе с помощью регулятора в виде резистора, а затем подключить нагрузку потребителя.

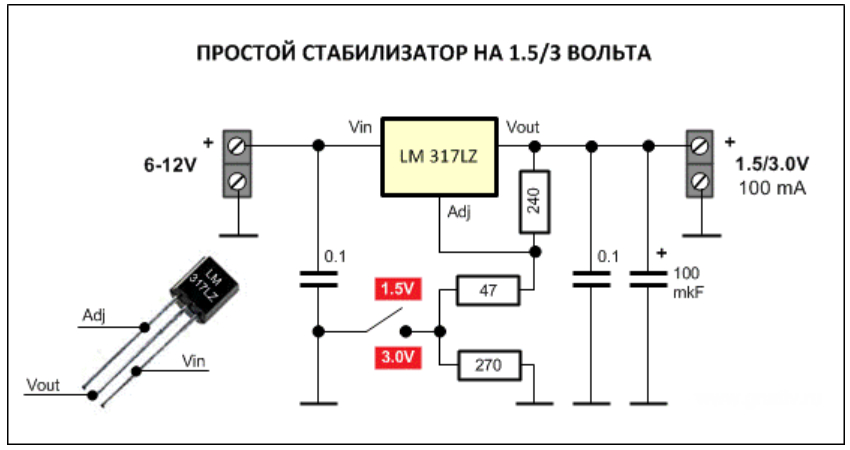

Переключаемый стабилизатор на микросхеме

Эта схема самая легкая и простая. Его можно установить самостоятельно на обычную микросхему LM 317 LZ. При выключении и повторном включении резистора в контуре обратной связи генерируются два разных выходных напряжения, в этом случае ток нагрузки может возрасти до 100 миллиампер.

Как получить 3 вольта из 5

Нельзя забывать и о распиновке микросхемы, так как она отличается от обычных стабилизаторов.

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с несколькими фиксированными положениями для регулирования напряжения 1,5-5В, тока до 1А. Он может быть независимо установлен на микросхемах серии AMS 1117 – XX (CX 1117 – XX) (где XX – выходное напряжение).

Как получить 3 вольта из 5

Есть образцы микросхем на 1,5 – 5В, с регулируемым выходом. Они использовались на старых компьютерах. Их преимущество – малое падение напряжения и небольшие габариты. Для установки требуются два контейнера. Для хорошего отвода тепла возле розетки устанавливается радиатор.

Все хорошо. Надо из 5 вольт сделать 3,5 вольта, от блока питания идет 5 вольт (зарядка с мобилы), 3 вольта совершенно не существенны: надо микромотор включить, город хитрая приблуда. Стабилизатор плохо лепится, микросхем стабилизатора под рукой нет. Родилась идея подключить пару кремниевых диодов последовательно в разрыв положительного провода, играя с падением напряжения на диодах. Выходной ток требует примерно 150 мА. Как вы думаете, он вас подвезет?

На самом деле есть старый телефон, который я собираюсь использовать для просмотра информации (например, маленький дисплей)

Как получить 3 вольта из 5

Решил запитать от павербанка, все работает нормально, так как габариты не критичны, но нужна мобильность, то есть все равно должна быть батарея а не подключаемый блок питания, все работает .

Как получить 3 вольта из 5

Но при входе в меню выходит такой сигнал о перенапряжении на контактах аккумулятора, подскажите пожалуйста, как можно решить проблему, заранее спасибо.

Как получить 3 вольта из 5

Напомню, что надо от 5 вольт, как сделать так, чтобы до 3,7 контактов, от приборов при наличии отвертки и молотка.

Ps старого аккума нет и вряд ли найду, ставить от нокиа не вариант, хватает на 900 мАч на 10 минут.

Дубликаты не найдены

Как получить 3 вольта из 5

поэтому лучше установить R2 на 270 или 300, чтобы быть ближе к желаемому 3,7 В

Как получить 3 вольта из 5

Как получить 3 вольта из 5

по сути есть подстроечный резистор, смысл тот же только что все выставлено с помощью мультиметра и готово

спасибо, буду пробовать пока номерной знак на телефоне не пропадет, так как пропал значит норм

понял, спасибо а, объяснение, но у вас не могло быть примера в виде ссылки на стабилизатор, заранее спасибо

1 шт. Высокое качество LM2596S высокое качество понижающий преобразователь постоянного тока 5 В 3A T1608 P31 понижающий модуль
https://s.click.aliexpress.com/e/cFHcVLyI

Пожалуйста. Проще говоря, на вход подавали 5 вольт, выход скручивали так, чтобы было 3,7, и все.

С 3,3в телефон может не работать, 4в обязательно должно работать.

Два кремниевых диода включены последовательно при прерывании подачи питания. Уменьшите каждый переход на 0,6 В

и заряжать так же?

большое спасибо, я буду

На самой 317-й падает напряжение до 2 вольт, поэтому здесь нужен преобразователь, а не стабилизатор

Am1117 – 3,3 В. LM2526 делает что угодно, вам просто нужно поиграть с подвеской.

На алиэкспресс заказывай понжайку от 5 до 3,7в

спасибо за вариант, но я не готов ждать, и желательно сделать это сегодня

и заряжать так же?

Насколько я знаю, в Powerbank есть преобразователь с 3,7 на 5 вольт (при условии использования ячеек 18650), снимаем его и все.

Помимо преобразователя есть как минимум один контроллер заряда и защита от перегрузки / переразряда. Если акуум застрял голой задницей в телефоне, долго он не протянет. А по батарее, пусть даже не 18650, а где-то 3,5-4,2 если литиевая, а в павербанках других не встречал.

хорошо, так же через сопротивление

я понимаю что буду смотреть

Если дать кому-нибудь из наших чиновников что-нибудь 5, то речь идет о том, насколько они жульничают.

пробовал проделать подобное с древним eten glofish не получается, в ходе экспериментов выяснилось, что в телефоне неравномерное потребление импульсного тока, а ипуды такие сильные, что напряжение после линейного стабилизатора успело понизиться на ноль, из-за чего телефон просто выключился теперь проблема может быть не так остро во всяком случае случилась!
