Задние фонари автомобиля ВАЗ 2107 соединяются жгутом проводов с предохранителем и монтажной колодкой реле. Ремень проходит по правому борту автомобиля, по днищу. Жгут соединен с монтажным блоком и задними фонарями блоками. Ниже представлены провода соединительных колодок правой и левой фары автомобиля ВАЗ 2107.

Кабель заднего левого фонаря 2107, схема

Желтый провод идет от габаритного огня в правом заднем фонаре, а также от фонарей номерного знака.
Примечания и дополнения
— Оттенки цветов ниток задних фонарей могут отличаться конкретно для отдельных автомобилей ВАЗ 2107.
Еще статьи об электросистеме ВАЗ 2105, 2107
Принципиальные схемы электрооборудования ВАЗ 2107 с 1982 г.в., для всех автовладельцев. Одно время «шестерка» считалась престижнее ВАЗ-2103, а ВАЗ-2107 «Жигули» / Lada 1500SL / Lada Riva («семерка»), выпускавшаяся с 1982 года, по сравнению с «пятеркой» была сама по себе эксклюзивной. С другой стороны, дизайнеры правильно сделали, исходя из чисто «утилитарного вида» недорогой в серийном производстве его «люксовый» вариант. Отличия заметны уже во внешнем виде: другое решение передней части капота с пробивкой под хромированную металлическую решетку радиатора (под которой капот красиво ржавеет), новые задние фонари. Внутри автомобиль полностью соответствовал представлениям современной эстетики того времени (начало 1980-х): «антибликовая» комбинация приборов со спидометром, манометрами и дополнительными сервисными приборами. Ковшеобразные сиденья с лучшим качеством отделки на однотипном с ВАЗ-2105 смотрятся солиднее: передние спинки выполнены полностью с подголовниками, в спинке есть специальный откидной подлокотник. Но за такую технику продавцы (и раньше государства) просят большую сумму, чем даже классический ВАЗ-2106 или переднеприводный трехдверный седан ВАЗ-2108. У «семерки» улучшенная пассивная безопасность, хороший круговой обзор, ограниченный, правда, задними стойками и высокими спинками, но преимущества динамичных двигателей подрываются плохой сборкой и отсутствием антикоррозионного покрытия кузова. Удручает и бич заднеприводных «Жигулей»: высокая погрузочная высота багажника, проблемы с блоком цилиндров, обрыв ремня распределительного вала, неплотные болтовые соединения автомобилей 1990–1996 годов выпуска.
Схема подключения монтажного блока на
ВАЗ 2107
Р1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; P3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штифтов в колодках монтажного блока. Внешняя цифра с буквой «Ш» в обозначении штекера — это номер блока, а внутренняя цифра — условный номер штекера. Бахилы без цветовой кодировки условно показаны коричневым цветом

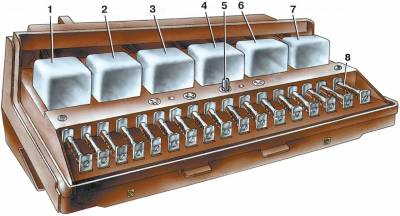

Монтажный блок, без крышки
1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателей фар (P2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

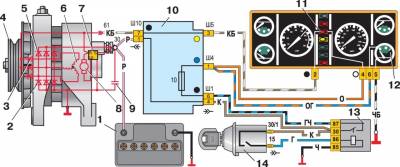

Электрическая схема генераторной установки 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда АКБ в панели приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания
Схема подключения генераторной системы Г-222
1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора; 5 — регулятор напряжения; 6 — обмотка ротора; 7 — конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда АКБ в панели приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания
Схема подключения для запуска
1 — генератор; 2 — аккумуляторная батарея; 3 — шунтирующая катушка обмотки статора; 4 — закуска; 5 — последовательная катушка обмотки статора; 6 — уплотнительная обмотка тягового реле; 7 — тяговая обмотка тягового реле; 8 — реле включения стартера; 9 — монтажный блок; 10 — выключатель зажигания
Схема классической и бесконтактной системы зажигания
1 — свечи; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок переключателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора
1 — свечи; 2 — датчик распределителя зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — выключатель; 6 — катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора
Включение внешнего освещения — схема
1 — блок-фары с боковыми габаритными огнями; 2 — лампа моторного отсека; 3 — монтажный блок; 4 — лампа освещения перчаточного ящика; 5 — выключатель освещения приборов; 6 — задние фонари с габаритными огнями; 7 — подсветка номерного знака; 8 — выключатель внешнего освещения; 9 — контрольная лампа внешнего освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к подсветке приборов и к подсветке переключателя

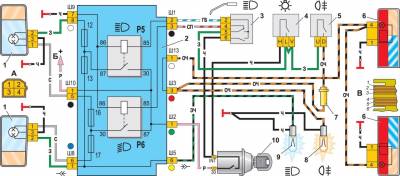

Включение фар и противотуманных фар в задних фонарях — схема подключения
1 — блок-фары; 2 — монтажный блок; 3 — выключатель фар в трехрычажном переключателе; 4 — выключатель внешнего освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;
7 — предохранитель цепи заднего противотуманного фонаря; 8 — контрольная лампа противотуманной фары, расположенная в блоке контрольных ламп;
9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света; Р6 — реле включения ближнего света фар. А — вид штекерного разъема фары: 1 — штекер ближнего света; 2 — свеча дальнего света; 3 — заземляющий штекер; 4 — патрон габаритного света; B — к клемме «30» генератора. Б — выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к габаритному огню; 4 — к противотуманной фаре; 5 — в обратном свете; 6 — к указателю поворота
Принципиальные электрические схемы, подключение устройства и распиновка разъема

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Вот цветные схемы подключения (инжектора и карбюратора) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта автомобиля. Схемы подключения разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единого изображения с описанием каждого элемента — для печати на принтере.
В «культах», как и в большинстве современных машин, используется однопроводная схема для электроснабжения электрооборудования. Другой выход пользователя всегда подключен к «массе» машины, к которой подключен отрицательный полюс аккумулятора. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.
- Схема ВАЗ-2107: первый вариант
- Схема электрическая ВАЗ-2107 карбюратор
- Схема электрическая ВАЗ-2107 инжектор
- Схема соединений монтажного блока
- Схемы отдельных блоков семёрки
- Система энергоснабжения
- Система пуска силовой установки
- Система зажигания
- Система бесконтактного зажигания
- Наружное и внутреннее освещение
- Стеклоочистители и омыватели
- Вентилятор охлаждения
- Провода подключения электроприборов
- Схема электропроводки автомобиля
- Схема предохранителей и реле 2107
- Модификации авто ВАЗ-2107
Схема ВАЗ-2107: первый вариант


Схема подключения в натуральную величину:

Схема электрическая ВАЗ-2107 карбюратор
Схема подключения ВАЗ 2107, 21074, 1988-2001 гг., С генератором 37.3701



- заблокировать фары
- боковые указатели поворота
- аккумуляторная батарея
- реле стартера
- электропневматический клапан карбюратора
- микровыключатель карбюратора
- генератор 37.3701
- замена электродвигателя стеклоочистителя *
- датчик зажигания электродвигателя вентилятора
- мотор вентилятора охлаждения двигателя
- звуковые сигналы
- распределитель
- свеча
- стартер
- датчик температуры охлаждающей жидкости
- лампа моторного отсека
- сигнализатор давления масла
- датчик сигнализатора низкого уровня тормозной жидкости
- мотор стеклоочистителя
- блок управления электропневматическим клапаном карбюратора
- катушка зажигания
- электродвигатель насоса омывателя фар *
- электродвигатель насоса омывателя лобового стекла
- монтажный блок
- реле стеклоочистителя
- сигнальное реле и указатель поворота
- выключатель стоп-сигнала
- переключатель света заднего хода
- реле зажигания
- выключатель зажигания
- трехрычажный переключатель
- аварийный выключатель
- розетка для переносной лампы **
- выключатель вентилятора отопления (плита)
- дополнительное сопротивление для электродвигателя отопителя (печки)
- контрольная лампа обогрева заднего стекла
- сигнальная лампа низкого уровня тормозной жидкости
- подотчетная единица
- электродвигатель вентилятора отопления (печка)
- лампа в бардачке
- выключатели света на стойках передних дверей
- выключатели света, сигнализирующие об открытых дверях ***
- сигнальные лампы открытой передней двери ***
- соединительный блок
- легче
- смотреть
- переключатель освещения приборов
- диод для проверки работоспособности сигнальной лампы недостаточного уровня тормозной жидкости
- указатель уровня топлива
- сигнальная лампа резерва топлива
- спидометр
- сигнальная лампа указателя поворота
- сигнальная лампа воздушной заслонки карбюратора
- индикатор заряда аккумулятора
- выключатель индикатора воздушной заслонки карбюратора
- приборы
- экономометр
- выключатели света на стойках задних дверей
- указатель температуры охлаждающей жидкости
- спидометр
- сигнальная лампа стояночного тормоза («ручной тормоз»)
- сигнальная лампа низкого давления масла
- сигнальная лампа дальнего света
- индикатор внешнего освещения
- вольтметр
- выключатель сигнальной лампы стояночного тормоза («ручной тормоз»)
- выключатель наружного света
- выключатель обогревателя заднего стекла с лампой освещения
- выключатель задних противотуманных фонарей с включенным индикатором *
- предохранитель цепи противотуманной фары
- потолок ****
- задние фары
- датчик указателя уровня и запаса топлива
- колодки для подключения к обогревателю заднего стекла *
- освещение номерного знака 2107
Схема подключения карбюратора ВАЗ-2107 — полный вид:

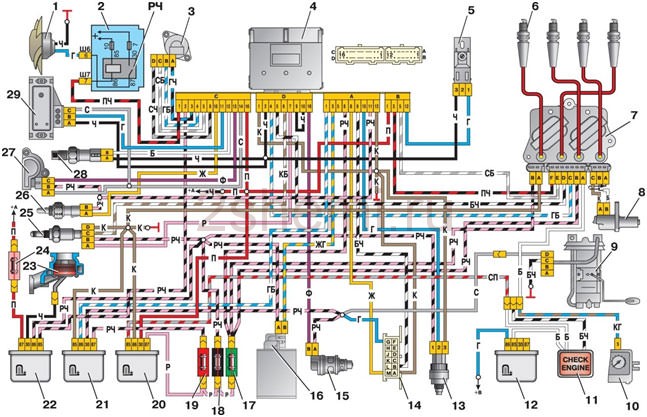

Схема электрическая ВАЗ-2107 инжектор
В схему впрыска ВАЗ 2107 входят ЭБУ, ТНВД, форсунки и датчики системы управления.

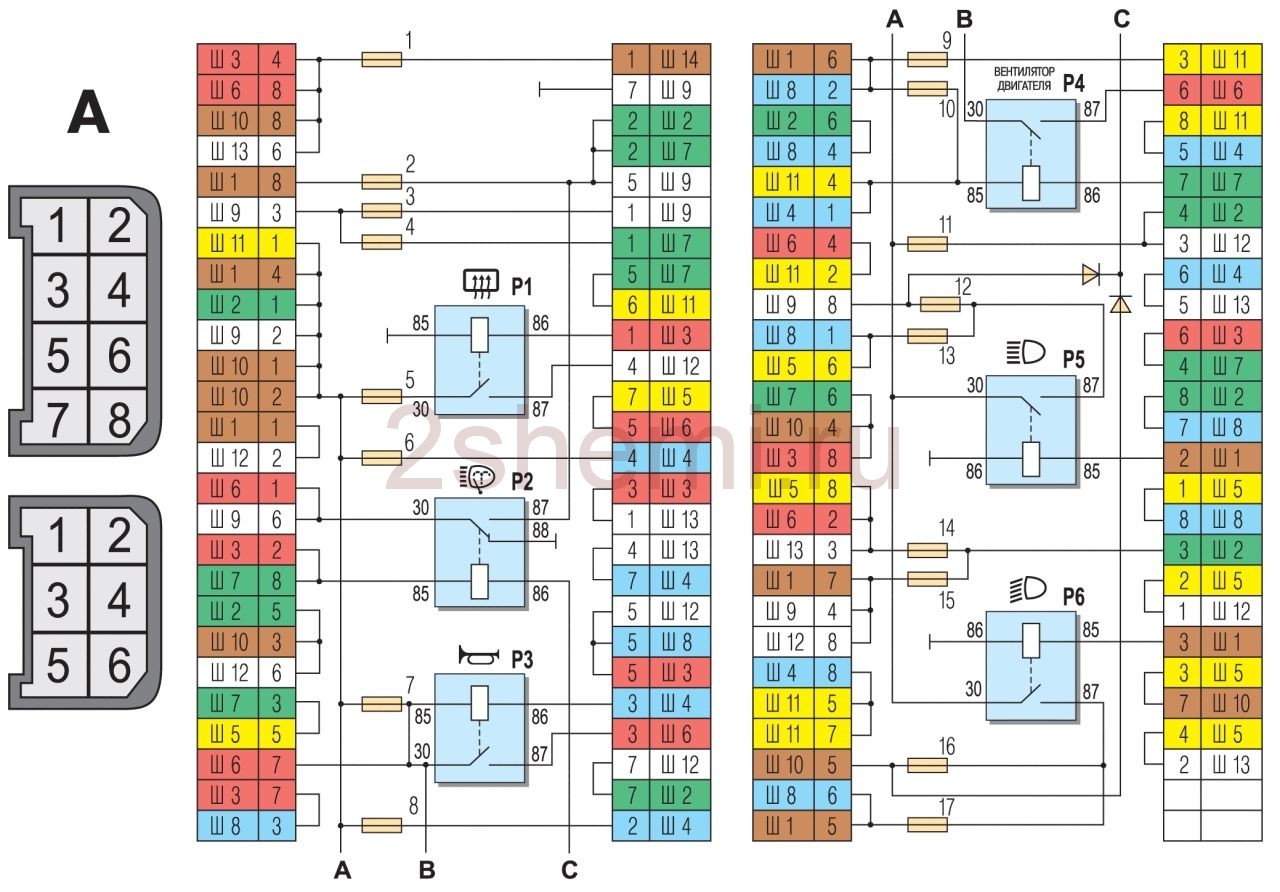

Схема соединений монтажного блока

Р1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; P3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штифтов в колодках монтажного блока. Внешняя цифра с буквой «Ш» в обозначении штекера — это номер блока, а внутренняя цифра — условный номер штекера.
Схемы отдельных блоков семёрки
Система энергоснабжения

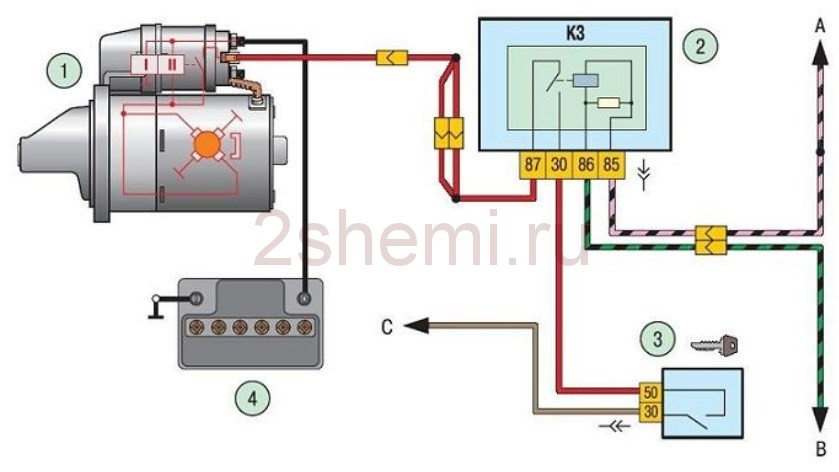

Система пуска силовой установки

1 — закуска; 2 — реле; 3 — замок зажигания; 4 — аккумулятор

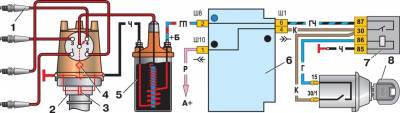

Система зажигания

1 — генератор; 2 — замок зажигания; 3 — распределитель; 4 — переключатель; 5 — свечи; 6 — змеевик; 7 — аккумулятор

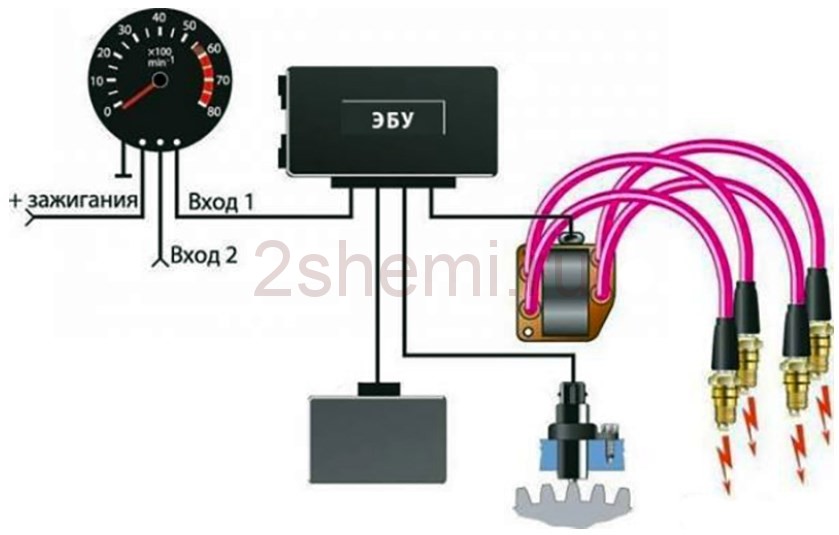

Система бесконтактного зажигания


Наружное и внутреннее освещение

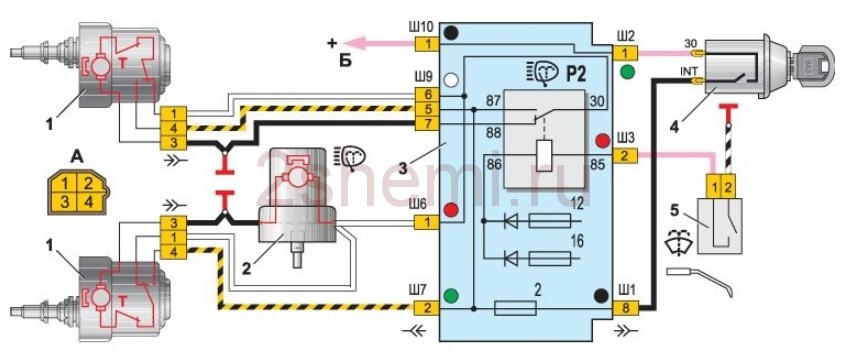

Стеклоочистители и омыватели

1 — электродвигатели стеклоочистителей; 2 — мотор стиральной машины; 3 — монтажный блок; 4 — замок зажигания; 5 — выключатель стиральной машины
Вентилятор охлаждения

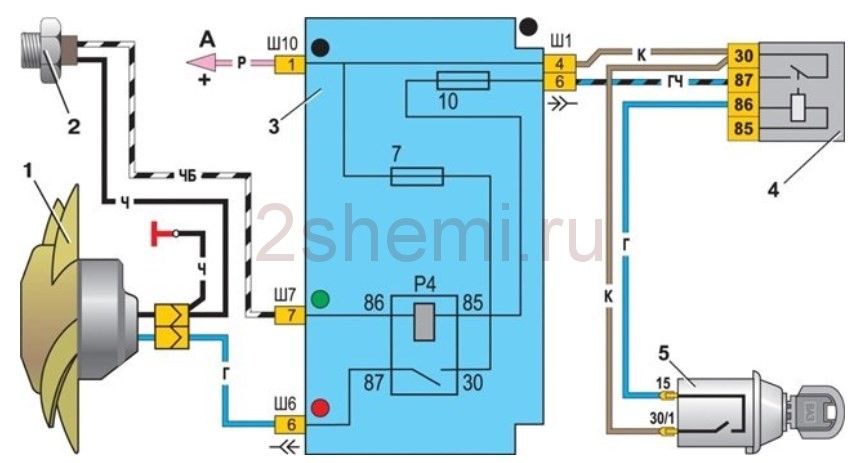

1 — мотор вентилятора; 2 — датчик; 3 — монтажный блок; 4 — реле зажигания; 5 — замок зажигания.
Провода подключения электроприборов
| Тип соединения | Сечение, мм 2 | Цвет изоляции |
| Отрицательный полюс АКБ — «масса» автомобиля (кузов, двигатель) | 16 | Чернить |
| Положительный вывод стартера — аккумулятор | 16 | Красный |
| Положительный контакт генератора — плюс АКБ | 6 | Чернить |
| Генератор — черный разъем | 6 | Чернить |
| Клемма на генераторе «30» — белый блок МБ | 4 | Розовый |
| Разъем стартера «50» — реле стартера | 4 | Красный |
| Реле стартера — черный разъем | 4 | Коричневый |
| Реле зажигания включено — черный разъем | 4 | Синий |
| Вывод замка зажигания «50» — синий разъем | 4 | Красный |
| Разъем замка зажигания «30» — разъем зеленого цвета | 4 | Розовый |
| Разъем правой фары — масса | 2,5 | Чернить |
| Штекер левой фары — синий разъем | 2,5 | Зеленый, серый |
| Выход генератора «15» — желтый разъем | 2,5 | Апельсин |
| Разъем правой фары — масса | 2,5 | Чернить |
| Разъем левой фары — Белый разъем | 2,5 | Зеленый |
| Вентилятор радиатора — масса | 2,5 | Чернить |
| Вентилятор радиатора — красный разъем | 2,5 | Синий |
| Выход замка зажигания «30/1» — реле зажигания | 2,5 | Коричневый |
| Контакт замка зажигания «15» — разъем однополюсный | 2,5 | Синий |
| Правая фара — черный разъем | 2,5 | Серый |
| Разъем замка зажигания «INT» — Черный разъем | 2,5 | Чернить |
| Шестиконтактный подрулевой переключатель — «масса» | 2,5 | Чернить |
| Двухполюсная накладка подрулевого переключателя — лампа освещения перчаточного ящика | 1.5 | Чернить |
| Лампа освещения бардачка — прикуриватель | 1.5 | Чернить |
| Прикуриватель — разъем синего блока | 1.5 | Красно синий |
| Обогрев заднего стекла — Белый разъем | 1.5 | Серый |
Схема электропроводки автомобиля

1 — электродвигатель привода вентилятора радиатора; 2 — релейный блок и предохранители (монтажный блок); датчик минимума; 4 — блок управления двигателем; 5 — потенциометр; 6 — набор свечей; 7 — блок управления зажиганием; 8 — электронный датчик коленвала; 9 — электрический топливный насос; 10 — тахометр 2107; 11 — лампа контроля исправности электронных систем; 12 — реле управления системой зажигания; 13 — датчик значения скорости; 14 — диагностический разъем; 15 — комплект форсунок; 16 — электромагнитный клапан адсорбера; 17, 18, 19 — блок предохранителей, защищающий цепи системы впрыска; 21 — реле электронного управления топливным насосом; 22 — электронное реле управления системой обогрева всасывающего патрубка; 23 — подводящий патрубок системы отопления; 24 — предохранитель, защищающий цепь нагревателя; 25 — электронный датчик уровня кислорода; 26 — датчик контроля температуры системы охлаждения; 27 — электронный датчик воздушной заслонки; 28 — датчик температуры воздуха; 29 — датчик контроля давления.

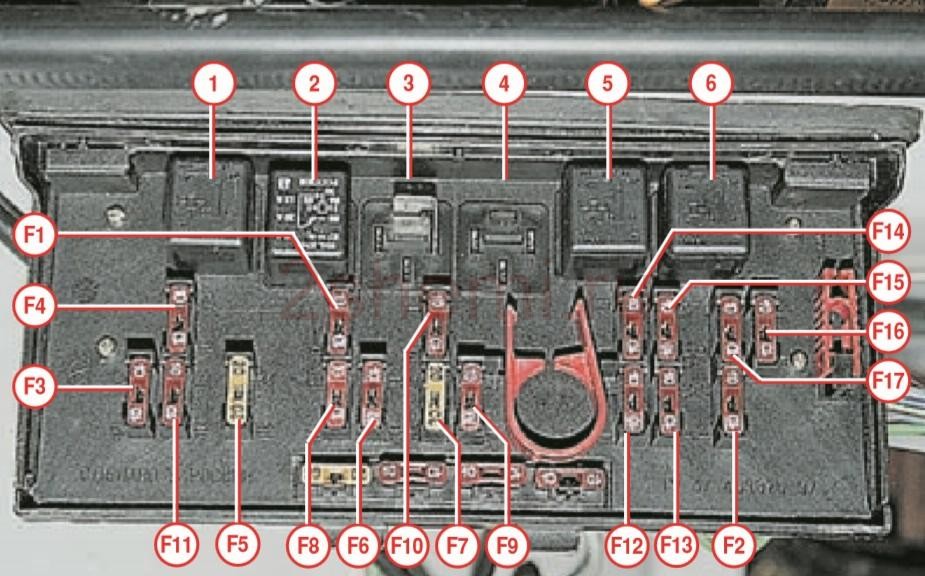

Схема предохранителей и реле 2107

На самой последней «семерке» установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на «новом» блоке защищают следующие электрические цепи и устройства:

- Фонари заднего хода, вентилятор отопителя, сигнальная лампа и реле обогрева заднего стекла, электродвигателя стеклоочистителя и насоса омывателя.
- Электродвигатель переднего стеклоочистителя.
- Резервный сокет.
- Резервный сокет.
- Блок питания обогрева заднего стекла.
- Часы, прикуриватель, розетка для переноски”.
- Сигнал и вентилятор радиатора.
- Указатели поворота в аварийном групповом режиме”.
- «Неббиа» — реле, регулирующее напряжение бортовой сети.
- Контрольные лампы на приборной панели.
- Стоп-сигналы.
- Правая фара дальнего света.
- Левая фара дальнего света, сигнальная лампа дальнего света.
- Габаритные огни (задний правый, передний левый), окружающее освещение и освещение моторного отсека.
- Габаритные огни (задний левый, передний правый), лампы в бардачке и прикуривателя.
- Ближний свет (правый свет).
- Ближний свет (левая лампа).
Реле блокировки выполняют следующие функции:
- Реле обогрева заднего стекла.
- Реле моющего средства и омывателя фар.
- Сигнальное реле.
- Реле вентилятора охлаждения.
- Реле дальнего света.
- Реле ближнего света.
Блок предохранителей (инжектор) ВАЗ 2107 ничем не отличается от блока на карбюраторе «семерки». Инжекторные модели просто комплектуются дополнительным блоком реле и предохранителей, установленным в салоне под перчаточным ящиком. В блок входят три реле: «главное» реле, реле топливного насоса и реле вентилятора.
Модификации авто ВАЗ-2107
ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 л
ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1,5 литра, отвечающим экологическому стандарту Евро-2.
ВАЗ-2107-71. Автомобиль для китайского рынка оснащался двигателем ВАЗ-21034 объемом 1,4 литра мощностью 66 лошадиных сил, специально заточенным под бензин А-76. Поршни были взяты от ВАЗ-2108.
ВАЗ-21070. Модификация автомобиля с 8-ми клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 л.
ВАЗ-21072. Модификация с 8-ми клапанным карбюраторным двигателем ВАЗ-2105 объемом 1,3 л.
ВАЗ-21073. Экспортная модификация для европейского рынка, которая оснащалась инжекторным двигателем объемом 1,7 литра и мощностью 84 лошадиных силы. Двигатель этого автомобиля был оборудован каталитическим нейтрализатором, отвечающим требованиям защиты окружающей среды.
ВАЗ-21074. Модификация с 8-ми клапанным карбюраторным двигателем ВАЗ-2106, объемом 1,6 л.
ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 л, соответствующая экологическому стандарту Евро-2
ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, отвечающим экологическому стандарту Евро-3
ВАЗ-210740. Модификация версии 2010 года, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных силы.
ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.
ВАЗ-21077. Экспортная версия с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105 объемом 1,3 литра.
ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106 объемом 1,6 л
ВАЗ-121079. Модификация, разработанная специально для нужд МВД и КГБ, оснащалась мощным роторно-поршневым двигателем ВАЗ-413 объемом 1,3 литра и мощностью 140 лошадиных сил.
ВАЗ-2107 ЗНГ. Автомобиль укомплектован 8-клапанным инжекторным двигателем ВАЗ-21213, объемом 1,7 л.
