Распиновка кнопки туманок ваз 2114

Для большего удобства кнопка включения ближнего света фар и кнопка включения габаритов ВАЗ 2114 выполнены попарно и расположены на европанели автомобиля. Оба оснащены дополнительными встроенными светодиодами (два для подсветки и один индикатор для габаритных огней).

Как правило, проблем с работой этих кнопок нет, но при необходимости (например, в случае поломки) следует знать, как их заменить.

Все делается в следующем порядке:

  1. Снимите крышку под ручным управлением (снимается просто вручную, без инструментов).
  2. Вытяните кнопки внутрь, нажав на них изнутри.
  3. Осторожно потяните за пуговицу, слегка покачивая ее, и снимите с обуви.
  4. Установите новую пуговицу в башмак.
  5. Вставьте кнопки обратно в панель.

Как видите, замену можно произвести практически мгновенно, не прилагая больших усилий и без использования специального инструмента.

Еще один важный момент, который следует выделить, — это распиновка кнопки под габариты ВАЗ 2114. Она может понадобиться, например, при замене кнопки старого типа на кнопку для европанели.

Вы можете увидеть это более четко на следующих диаграммах:
для пуговиц старого типа

для кнопок нового типа

Все обозначенные на схеме буквы соответствуют выходным контактам кнопок и имеют аналогичную им маркировку, а цвета проводов обозначены буквенными сокращениями.

Кроме того, распиновка кнопки включения света ВАЗ 2114 также может помочь при устранении неполадок, связанных с работой самих кнопок, например, если не работает подсветка одной из них.

При этом следует учитывать, что контакты:

  • 6-Б или 5-Б — отвечают за работу индикатора ближнего света;
  • А-В — подсветка кнопки ближнего света фар;
  • С-D — индикатор включения размера;
  • ED — подсветка кнопки включения размера.

Переделка кнопки ближнего света

Как уже было сказано, кнопка включения ближнего света и кнопка габаритов ВАЗ 2114 совмещены и расположены попарно. Их главный недостаток, на который указывает большинство автомобилистов, — это отсутствие светодиода индикатора питания на кнопке ближнего света.

Это довольно серьезная проблема, так как часто неясно, работают фары или нет (особенно в светлое время суток). Вы можете исправить это, изменив кнопку самостоятельно.

Для этого вам понадобятся:

  • кнопка, которая будет изменена;
  • вторая такая же кнопка: донор;
  • паяльник или (лучше) паяльная станция.

Измененный дизайн кнопки следует шаблону, показанному здесь. Паять сам светодиод с платы на плату крайне не рекомендуется, так как для этого требуется паяльная станция, оснащенная феном, специальным флюсом и высокой квалификацией в работе с ними.

Для начала нам нужно убрать основную кнопку с панели автомобиля (как это сделать уже было описано выше).

После того, как его сняли и отсоединили от проводов, делаем следующее:

  • снимите ключи, подняв плоскую отвертку;
  • разобрать корпус кнопок, нажав на защелки отверткой (сами кнопки теперь должны быть в положении «включено»);
  • видим, что на кнопке габаритов два диода (подсветка и индикация), а на кнопке ближнего света только одна кнопка подсветки;
  • снимаем с донорской кнопки пару ножек и пару контактов;
  • переставляем их в свободные места на кнопке задания;
  • вынимаем карту из донорской кнопки с двумя диодами и вставляем в рабочую кнопку вместо карты с одним диодом;
  • припаиваем плату к добавленным ножкам;
  • проделываем отверстие в крышке пуговицы (это можно сделать острым ножом или просто просверлить плоской отверткой).
  • Место стыка только что установленных ножек и новой платы необходимо хорошо спаять. В противном случае кнопка может быстро выйти из строя или выйти из строя.

    Проделав все эти операции, остается собрать все в обратной последовательности и установить обновленную кнопку на свое место (при установке важно, чтобы все мини-защелки на корпусе встали на свое место).

    Противотуманные фары, или просто ПТФ, — важный элемент системы освещения автомобиля. К сожалению, далеко не все производители оснащают свои автомобили этими устройствами. АвтоВАЗ со своей моделью 2114 — не исключение. ПТФ на четырнадцатый доступны только платно и в самой дорогой комплектации.

    Не все видят смысла покупать более полную версию только для того, чтобы получить ПТФ. Отличное решение — самостоятельно установить противотуманные фары.

    Распиновка кнопки туманок ваз 2114 Красиво и эффективно

    Способы установки

    Есть несколько вариантов оснащения вашего автомобиля системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

    Способ

    Особенности

    Приобрести бампер со встроенными ПТФ

    Такие бамперы покупают в тюнинговом ателье, где вам все подключат и подключат. Минус такого варианта — высокая стоимость

    Покупка бампера от ВАЗ 2115 и самостоятельная установка

    Для этого вам потребуется приобрести бампер от предыдущей модели, в котором есть отверстия для противотуманных фар. Осталось найти подходящий комплект ПТФ и установить их

    Покупка ПТФ и элементов отделки — стёкол

    Сегодня этот способ пользуется большим спросом, так как позволяет за небольшие деньги сделать монтаж своими руками

    В стандартный комплект ПТФ входит несколько позиций:

    • Фары;
    • Лампочки;
    • Реле зажигания;
    • Наборы проводов;
    • Схема подключения;
    • Кнопка включения / выключения ПТФ.

    Выбирая комплект, обратите внимание, подходят ли фары к форме очков, то есть передним элементам.

    Распиновка кнопки туманок ваз 2114 Стандартный комплект

    Сегодня владельцам ВАЗ 2114, желающим установить противотуманные фары, рекомендуется выбирать комплекты прямоугольной формы компании Киржач. Применяется при заводской установке ПТФ на дорогие версии модели.

    Ксенон в ПТФ

    Многие автовладельцы задумываются об установке ксеноновых ламп в свои противотуманные фары. Это хорошо? Не совсем.

    Дело в том, что при установке ксенона в ПТФ фокус нарушается. Принцип работы ксенона немного отличается от традиционных ламп типа Киржач.

    Штатные ПТФ рассчитаны на определенные типы ламп, поэтому с ксеноном не справляются. В результате в рефлекторе наблюдается чрезмерное отражение, лучи преломляются и свет размывается. Куда это ведет? Чтобы ослепить водителей встречного транспорта.

    Ксеноновая версия — не практичное и хорошее решение. Поэтому мы рекомендуем вам отказаться от него.

    Другой вариант — комбинация ксенона и желтых противотуманных фар. Вам потребуются ксеноновые лампы H1, которые крепятся в крышке бутылки и только потом вставляются в фару. Так световой луч получает более гладкие края, не слепит участников встречного движения, лучше освещает дороги в плохую погоду. Только после установки этого комбинированного освещения убедитесь, что ваши фары не ослепляют встречные автомобили.

    Установка

    Процесс установки ПТФ можно разделить на три основных этапа:

    • Установка фар;
    • Подключение к сети;
    • Проверка функциональности.

    Итак, теперь поговорим о каждом из этапов отдельно.

    Установка фар

    Рассмотрим вариант установки ПТФ на стандартный бампер. В результате на нем нет отверстий под новую оптику. Их придется делать своими руками.

    Для работы понадобится определенный набор инструментов и материалов:

    • Файл;
    • Дрель и сверла;
    • Электрический лобзик;
    • Рулетка;
    • Маркер.

    Распиновка кнопки туманок ваз 2114 Элементы для подключения

    Теперь прямо на работе.

    1. Первым делом снимаем бампер. Работа проводится только в том случае, если он отсоединен от сиденья.
    2. Удалите всю грязь с бампера.
    3. Выполните разметку для установки будущей противотуманной оптики.
    4. лучше всего установить фары немного сбоку от нижнего воздухозаборника. Старайтесь размещать ПТФ строго под основную оптику вашего автомобиля.
    5. Для декоративных стекол, имеющих внешнюю и внутреннюю половинки, отметьте. Внешняя половина — декоративная, а внутренняя — для крепления экстерьера и фар.
    6. Снаружи очки имеют выступ с внутренней стороны. При таком выступе элемент должен входить в проделанное в бампере отверстие.
    7. Чтобы определить оптимальный размер, измерьте посадочную заслонку. Это позволит вам сделать соответствующие отметки на бампере.
    8. С помощью электрического лобзика вырезаются необходимые отверстия по размеру и положению.
    9. Сохраните точки разреза.
    10. Следовательно, внешняя сторона очков должна плотно входить в отверстие.
    11. В полученные отверстия монтируются противотуманные фары. Для этого в комплект входят специальные крепежные болты.
    12. Над фарами прикрепите декоративные стекла. После этого бампер можно заменить.

    Подключение

    Схема подключения устройства должна быть приложена к ПТФ. Это несложно, поэтому разобраться во всех нюансах соединения компонентов между собой сможет даже новичок.

    Эти прокладки используются для подключения противотуманных фар, хотя эти осветительные устройства не устанавливаются на заводе в стандартной комплектации. К этим колодкам подключается проводка от фар и реле противотуманных фар, которое входит в приобретенный вами комплект ПТФ.

    Распиновка кнопки туманок ваз 2114

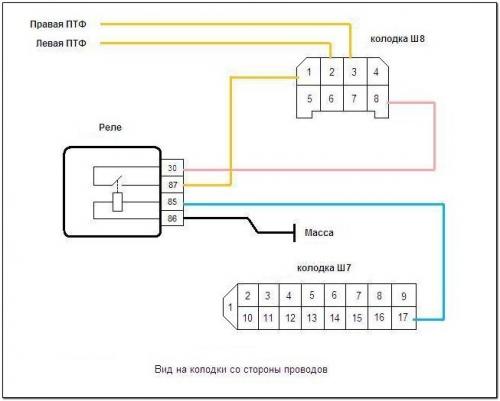

    Ваша задача — установить правильное соединение. Они выполняются по следующей схеме:

    • Выходящий из контакта 87 провод заземлен, поэтому необходимо подключить его к кузову;
    • Вывод № 85 идет на колодку с обозначением Ш7 и подключается к разъему № 17;
    • Концовки под номерами 30 и 86 идут в блок Sh8. В этом случае подключите контакт 30 к разъему 8, а кабель 86 к разъему № 1;
    • После установки фар протяните плюсовой провод через моторный отсек, так как они подключены к блоку Ш8. Но эти провода необходимо вставить в разъемы с номерами 2 и 3;
    • Теперь соедините блок с монтажным блоком и верните блок на место;
    • Выберите участок возле блока, где будет установлено реле противотуманных фар.

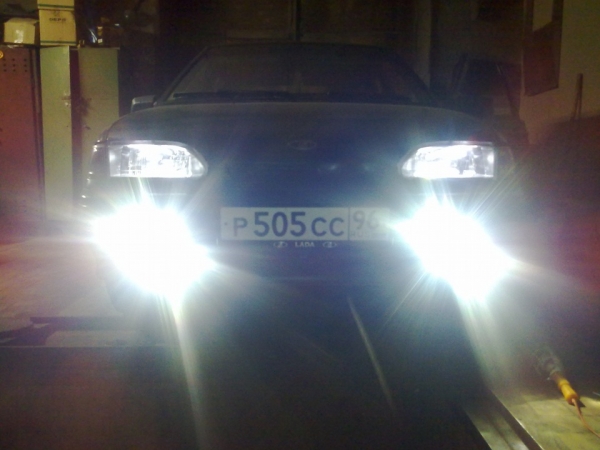

    Распиновка кнопки туманок ваз 2114 Результат подключения

    Кнопка

    Теперь вам просто нужно подключить вашу систему управления ПТФ. В комплекте с противотуманными фарами предусмотрена соответствующая кнопка, которая будет опираться на панель сиденья, предоставленную производителем.

    Распиновка кнопки туманок ваз 2114 Кнопка ПТФ

    Производитель, а именно АвтоВАЗ, предвидел это. Следовательно, под панелью вы найдете блок управления. Снимается панель, ставится соответствующий блок и к нему прикрепляется кнопка. Все, чеки готовы.

    Проверка

    Последний шаг — проверка работоспособности ваших PTF.

    Чтобы проверить работоспособность осветительных приборов, активируйте габариты на ВАЗ 2114, затем нажмите кнопку включения противотуманных фар. При выключенных габаритах даже при нажатии кнопки противотуманных фар они все равно должны погаснуть.

    Важность ПТФ сложно переоценить. Они помогают лучше видеть дорогу в туман, дождь, снег. Кроме того, противотуманные фары предназначены для улучшения видимости вашего автомобиля впереди и позади него. Поэтому настоятельно рекомендуется устанавливать ПТФ не только спереди, но и сзади.

    Схема включения света фар, габаритов и поворотников ВАЗ-2113, 2114 и 2115

    Схема включения света фар ВАЗ-2113, 2114 и 2115

    Распиновка кнопки туманок ваз 2114

    Схема зажигания фар и противотуманных фар:

    1 — блок-фары;
    2 — монтажный блок;
    3 — выключатель фар;
    4 — выключатель зажигания;
    5 — выключатель наружного освещения (фрагмент);
    6 — фонари противотуманной фары в задних фонарях салона;
    7 — выключатель противотуманных фар с контрольной лампой;
    8 — контрольная лампа дальнего света фар в комбинации приборов;
    К8 — реле включения дальнего света;
    К9 — реле включения ближнего света фар;
    А — порядок условной нумерации заглушек в блоке фары;
    Б — к источникам питания

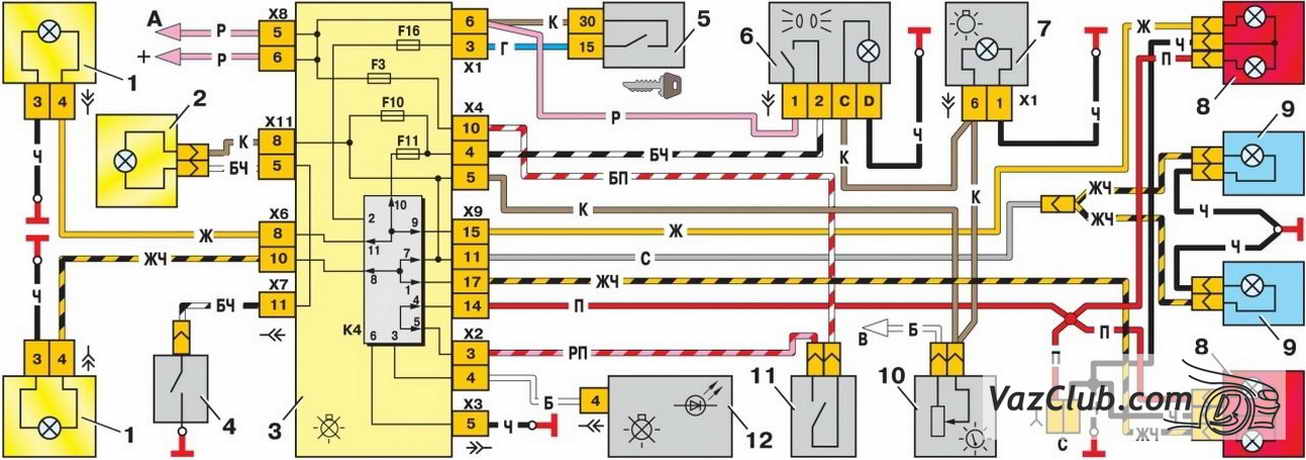

    Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

    Распиновка кнопки туманок ваз 2114

    Схема включения внешнего освещения:

    1 — габаритные огни в фарах;
    2 — лампа моторного отсека;
    3 — монтажный блок;
    4 — выключатель освещения моторного отсека;
    5 — выключатель зажигания;
    6 — выключатель наружного освещения (фрагмент);
    7 — контрольная лампа внешнего освещения в панели приборов;
    8 — габаритные огни и стоп-сигналы в наружных задних фонарях;
    9 — подсветка номерного знака;
    10 — регулятор освещения приборов;
    11 — выключатель стоп-сигнала;
    12 — блокировка бортовой системы управления;
    К4 — реле контроля состояния ламп (внутри реле показаны контактные перемычки, которые следует установить при отсутствии реле);
    А — к источникам питания;

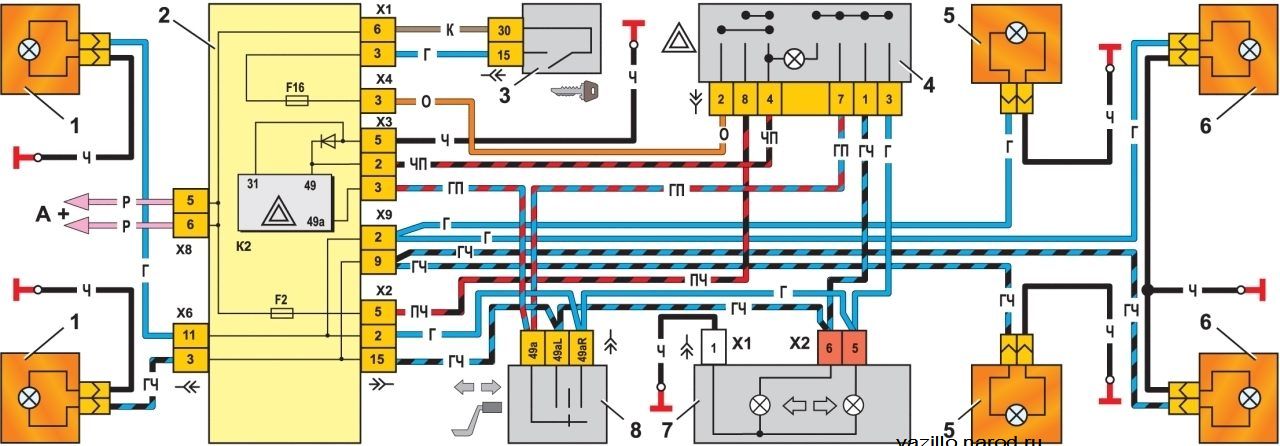

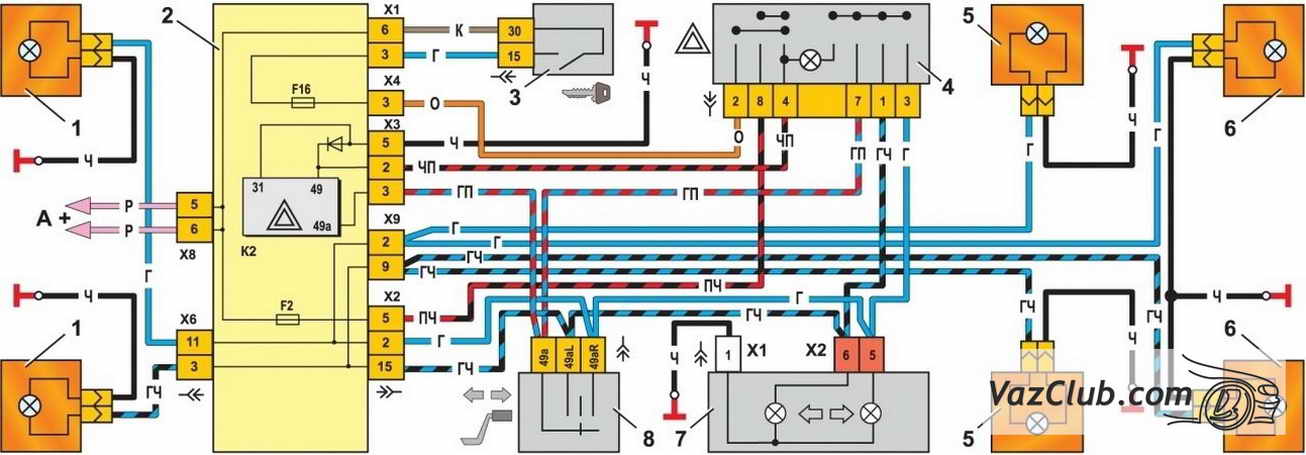

    Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

    Распиновка кнопки туманок ваз 2114

    Указатели поворота и системы предупреждения:

    1 — указатели поворота в блок-фарах;
    2 — монтажный блок;
    3 — выключатель зажигания;
    4 — выключатель аварийной сигнализации;
    5 — боковые поворотники;
    6 — указатели поворота в габаритных задних фонарях;
    7 — комбинация приборов с сигнальными лампами указателей поворота;
    8 — переключатель указателей поворота;
    2 — реле-выключатель указателей поворота и аварийной сигнализации;
    А — к источникам питания

    Распиновка кнопки туманок ваз 2114

    Дата публикации: 14.07.2014

    Световые приборы

    Распиновка кнопки туманок ваз 2114
    7.18. Схема зажигания фар и противотуманных фар: 1 — блокировка фар; 2 — монтажный блок; 3 — выключатель фар; 4 — выключатель зажигания; 5 — выключатель наружного освещения (фрагмент); 6 — фонари противотуманной фары в задних фонарях салона; 7 — выключатель противотуманных фар с контрольной лампой; 8 — контрольная лампа дальнего света фар в комбинации приборов; К8 — реле включения дальнего света; К9 — реле включения ближнего света фар; А — порядок условной нумерации заглушек в блоке фары; Б — к источникам питания

    Для включения фар используются реле типа 90-3747-11 или 904.3747-10, установленные в монтажном блоке. Эти же реле используются для включения звукового сигнала, обогрева заднего стекла и электродвигателя вентилятора охлаждения двигателя.

    Напряжение переключения реле при температуре (23 ± 5) ° С не более 8В, а сопротивление обмотки (85 ± 8,5) Ом.

    Схема переключения фар представлена ​​на рисунке 7.18. Включение основного и ближнего света фар осуществляется через вспомогательные реле К8 и К9. Управляющее напряжение на катушку реле подается переключателем 3 фар, если нажата правая кнопка переключателя 5 наружного освещения.

    Независимо от положения переключателей 5 дальний свет фар можно на короткое время включить, потянув за рычаг переключателя 3 фар. В этом случае напряжение на контакте «30» переключателя 3 подается с контакта «30» переключателя зажигания 4.

    Распиновка кнопки туманок ваз 2114
    7.19. Схема зажигания противотуманных фар: 1 — противотуманная фара; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой (слева) и лампой подсветки (справа); 5 — выключатель наружного освещения (фрагмент); А — к источникам питания; Б — к регулятору освещения приборов

    Противотуманные фары могут быть установлены на передних бамперах в качестве опции на автомобилях. Схема включения противотуманных фар представлена ​​на рисунке 7.19. Включение фар осуществляется переключателем 4 через вспомогательное реле 2 типа 113.3747-10, установленное в моторном отсеке на левом крыле. Противотуманные фары можно включить только в том случае, если внешнее освещение включено выключателем 5.

    Распиновка кнопки туманок ваз 2114
    7.21. Схема указателей поворота и аварийной сигнализации: 1 — указатели поворота в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель аварийной сигнализации; 5 — боковые поворотники; 6 — указатели поворота в габаритных задних фонарях; 7 — комбинация приборов с сигнальными лампами указателей поворота; 8 — переключатель указателей поворота; К2 — реле-выключатель указателей поворота и аварийной сигнализации; А — к источникам питания

    Схема включения указателей поворота и предупреждающих сигналов представлена ​​на рисунке 7.21. Указатели поворота с правой или левой стороны включаются переключателем 8. В аварийном режиме все указатели поворота включаются переключателем 4. Мигание фонарей обеспечивается реле-переключателем К2 в монтажном блоке.

    Отечественный автомобиль ВАЗ 2114 (Самара-2) построен на платформе ВАЗ 21093 и является ее улучшенной версией. В салоне новая приборная панель, новое рулевое колесо, регулируемая рулевая колонка, электрические стеклоподъемники и новый отопитель. Все схемы взяты из открытых источников и предназначены для помощи при самостоятельном ремонте электрооборудования этого автомобиля. Увеличивать изображения — в один клик. Блок предохранителей ВАЗ 2114 расположен в салоне автомобиля под панелью приборов. При проверке электросхемы автомобиля ВАЗ-2114 невозможно проверить работоспособность цепей на «искру» — это может привести к истощению токоведущих дорожек монтажного блока.

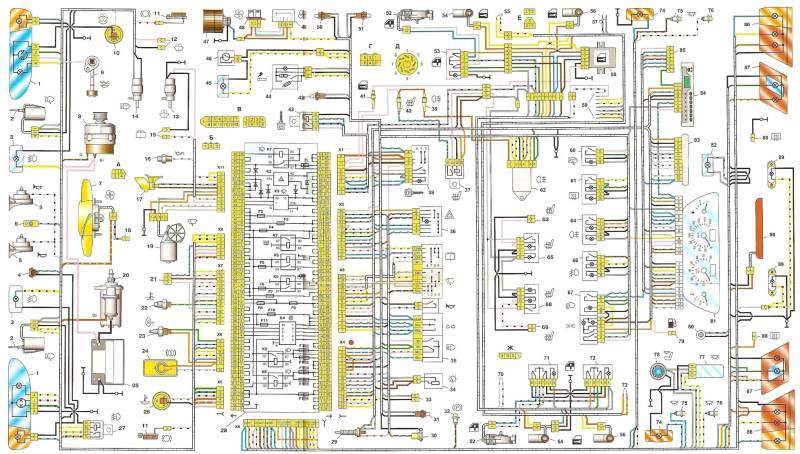

    Электрооборудование автомобиля

    Распиновка кнопки туманок ваз 2114

    1 — маячный блок;
    2 — мотор-редукторы омывателя фар*;
    3 — противотуманные фары*;
    4 — датчик комнатной температуры;
    5 — звуковые сигналы;
    6 — выключатель лампы освещения моторного отсека;
    7 — электродвигатель вентилятора системы охлаждения;
    8 — генератор ВАЗ 2114;
    9 — датчик индикатора недостаточного уровня масла;
    10 — датчик уровня омывающей жидкости;
    11 — датчик износа передних тормозных колодок;
    12 — кабельные наконечники, подключенные к общему насосу стеклоомывателя**;
    13 — насос омывателя лобового стекла;
    14 — насос омывателя фар*;
    15 — конец троса для подключения к насосу заднего омывателя на автомобилях ВАЗ 2113 и ВАЗ 2114; 16 — датчик индикатора недостаточного давления масла;
    17 — лампа освещения моторного отсека;
    18 — наконечник провода для подключения к жгуту системы управления двигателем или к жгуту системы зажигания на карбюраторных автомобилях;
    19 — электродвигатель стеклоочистителя;
    20 — стартер ВАЗ-2114;
    22 — манометр указателя температуры охлаждающей жидкости;
    23 — выключатель фонарей заднего хода;
    24 — датчик индикатора недостаточного уровня тормозной жидкости;
    25 — аккумуляторная батарея;
    26 — датчик индикатора недостаточного уровня хладагента;
    27 — реле включения противотуманных фар;
    28 — монтажный блок;
    29 — выключатель стоп-сигнала;
    30 — патрон для переносной лампы;
    31 — лампа подсветки гидрокорректирующей шкалы маяка;
    32 — выключатель контрольной лампы стояночного тормоза;
    33 — колодка для подключения лампы подсветки;
    34 — выключатель ламп освещения приборов;
    35 — переключатель на рулевой колонке;
    36 — выключатель аварийной сигнализации;
    37 — реле нагревательного элемента переднего сиденья;
    38 — выключатель зажигания ВАЗ 2114;
    39 — предохранитель цепи заднего противотуманного фонаря;
    40 — предохранитель цепи ТЭНов передних сидений;
    41 — предохранитель цепи блокировки замка;
    42 — лампа освещения передней пепельницы;
    43 — реле зажигания ВАЗ-2114;
    44 — прикуриватель;
    45 — лампа освещения бардачка;
    46 — выключатель освещения бардачка;
    47 — электродвигатель вентилятора отопителя;
    48 — дополнительное сопротивление электродвигателя отопителя;
    49 — выключатель вентилятора отопителя;
    50 — лампа подсветки переключателя отопителя;
    51 — лампа освещения рычагов отопителя;
    52 — Мотор-редукторы электростеклоподъемников передних дверей;
    53 — переключатель стеклоподъемника правой передней двери (находится в правой двери);
    54 — мотор-редукторы замков передних дверей;
    55 — кабели для подключения к переднему правому динамику;
    56 — мотор-редукторы запирания замков задних дверей;
    57 — кабели для подключения к заднему правому динамику;
    58 — блок управления запиранием замков дверей;
    59 — кабели для подключения к радиооборудованию;
    60 — выключатель стеклоочистителя;
    61 — выключатель сопротивления заднего стекла;
    62 — реле включения задних противотуманных фар;
    63 — колодка подключения к сопротивлению правого переднего сиденья;
    64 — выключатель заднего противотуманного света:
    65 — выключатель нагревательного элемента правого переднего сиденья;
    66 — выключатель противотуманных фар;
    67 — выключатель ламп наружного освещения;
    68 — выключатель нагревательного элемента левого переднего сиденья;
    69 — колодка подключения к сопротивлению левого переднего сиденья;
    70 — кабели для подключения к переднему левому динамику;
    71 — переключатель стеклоподъемника левой передней двери;
    72 — переключатель стеклоподъемника передней правой двери;
    73 — кабели для подключения к заднему левому динамику;
    74 — боковые указатели поворота:
    75 — выключатель света на полках передних дверей;
    76 — выключатель света на задних багажных полках;
    77 — потолок;
    78 — потолок индивидуального внутреннего освещения;
    79 — колодка для подключения к проводке электрического топливного насоса ВАЗ 2114;
    80 — выключатель лампы освещения багажника;
    81 — панель приборов:
    82 — лампа освещения багажника;
    83 — блок индикации бортовой системы мониторинга;
    84 — бортовой компьютер (не во всех моделях);
    85 — колодка подключения проводки системы управления двигателем;
    86 — фонари задние наружные ВАЗ-2114;
    87 — задние фонари салона;
    88 — колодка подключения к элементу обогрева заднего стекла;
    89 — подсветка номерного знака;
    90 — дополнительный тормозной сигнал, расположенный в спойлере.

    В разводке приборной панели вторые концы белых проводов сведены в одну точку, которая подключается к переключателю освещения приборов (кроме белого провода, от штекера «4» блока «X2» монтажного блока 28 к разъему блок индикации 83 бортовой системы управления). Другие концы черных проводов также соединяются в точках заземления. Вторые концы желтых проводов с синей полосой соединяются в точке, подключенной к штекеру «4» блока «X1» монтажного блока. Вторые концы белых проводов с красной полосой соединяются в точке подключения к штекеру «10» блока «Х4» монтажного блока. А также вторые концы оранжевых проводов соединяются в точке, подключенной к вилке «3» блока «Х4».

    Реле и предохранители ВАЗ 2114

    1. F1 10 Ампер (А) задний противотуманный фонарь и лампа включения задних противотуманных фар.
    2. F2 10 A указатели поворота, реле направления, аварийная группа, аварийная сигнальная лампа.
    3. F3 7,5 A Абажуры для внутреннего освещения (обоих) и багажника, фонарей зажигания, контрольной лампы системы управления трансмиссией, стоп-сигналов, компьютера, если имеется.
    4. F4 Опора 20 А, реле и резистор заднего стекла.
    5. F5 20 А звуковой сигнал и соответствующее реле, вентилятор охлаждения.
    6. F6 30 А электрические стеклоподъемники и относительные реле
    7. Электродвигатель отопителя F7 30 А, омыватель фар, омыватель ветрового стекла, прикуриватель, лампа освещения перчаточного ящика, обмотка реле обогрева заднего стекла.
    8. F8 7.5 Справа туман.
    9. F9 7,5 Левая противотуманная фара.
    10. F10 7.5 Левая сторона, лампа, сигнализирующая о включении габаритного света, лампа для освещения знака, моторный отсек, освещение переключателей и приборов, выключатель освещения приборов.
    11. F11 7,5 А правая сторона.
    12. F12 7,5 А ближний свет правый.
    13. F13 7,5 А ближний свет слева.
    14. F14 7.5 Левый дальний свет и лампа, сигнализирующая о включении дальнего света.
    15. F15 7,5 А крайний справа.
    16. F16 30 A — сигнальная лампа, указывающая на недостаточное давление масла, уровень тормозной жидкости, стояночный тормоз, разряд аккумулятора, комбинацию приборов, реле контроля состояния ламп, индикация системы управления, фонари заднего хода, датчики и соответствующие реле, а также сигнализация в режиме поворота включен компьютер, обмотка возбуждения генератора на момент пуска двигателя.

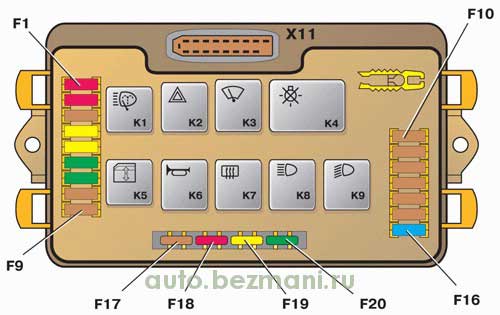

    Расположение реле и предохранителей нового образца

    Распиновка кнопки туманок ваз 2114

    • К1 — реле включения омывателей фар;
    • К2 — реле-выключатель указателей поворота и аварийной сигнализации;
    • К3 — реле стеклоочистителя;
    • К4 — реле контроля состояния ламп;
    • К5 — реле стеклоподъемника;
    • К6 — реле включения звуковых сигналов;
    • К7 — реле включения обогрева заднего стекла;
    • К8 — реле включения дальнего света;
    • К9 — реле включения ближнего света фар;
    • F1-F20 — предохранители.

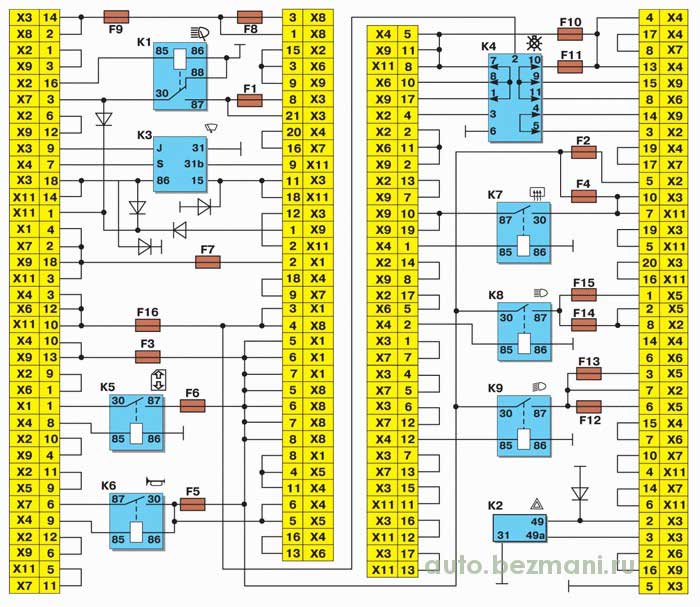

    Схема соединений монтажного блока нового образца

    Распиновка кнопки туманок ваз 2114

    • К1 — реле включения омывателей фар;
    • К2 — реле-выключатель указателей поворота и аварийной сигнализации;
    • К3 — реле стеклоочистителя;
    • К4 — реле контроля состояния ламп;
    • К5 — реле стеклоподъемника;
    • К6 — реле включения звуковых сигналов;
    • К7 — реле включения обогрева заднего стекла;
    • К8 — реле включения дальнего света;
    • К9 — реле включения ближнего света фар;
    • F1-F20 — предохранители.

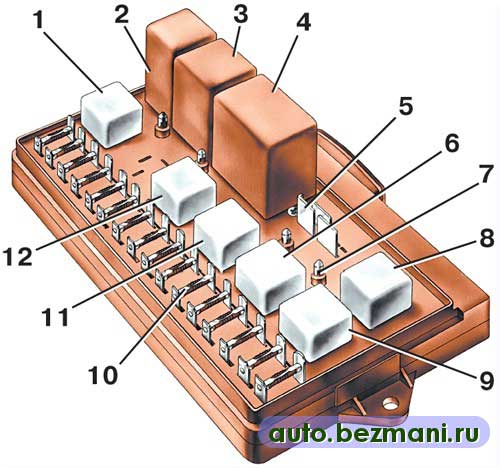

    Расположение реле и предохранителей старого образца

    Распиновка кнопки туманок ваз 2114

    • 1 — реле включения омывателя фар (К6);
    • 2 — реле времени мытья заднего стекла (К1);
    • 3 — реле включения указателей поворота и аварийной сигнализации (К2);
    • 4 — реле стеклоочистителя (К3);
    • 5 — контактные перемычки вместо реле контроля состояния ламп;
    • 6 — реле включения обогрева заднего стекла (К10);
    • 7 — запасной предохранитель;
    • 8 — реле включения дальнего света фар (К5);
    • 9 — реле включения ближнего света фар (К11);
    • 10 — предохранитель;
    • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
    • 12 — реле включения звукового сигнала (К8).

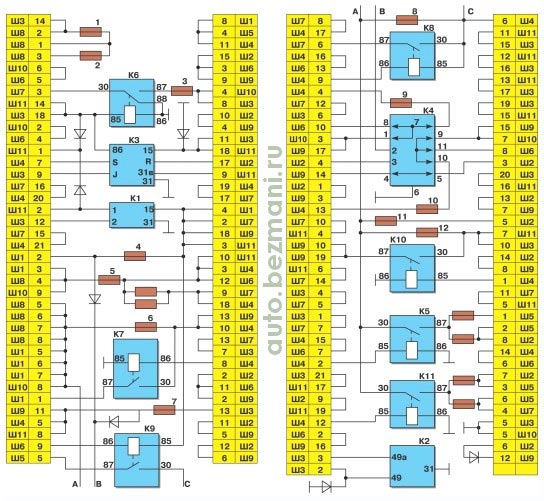

    Схема соединений монтажного блока старого образца

    Распиновка кнопки туманок ваз 2114

    • К1 — реле времени омывания заднего стекла;
    • К2 — реле-выключатель указателей поворота и аварийной сигнализации;
    • К3 — реле стеклоочистителя;
    • К4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются на место реле);
    • К5 — реле включения дальнего света фар;
    • К6 — реле омывателя фар;
    • К7 — реле стеклоподъемников;
    • К8 — реле включения звукового сигнала;
    • К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;
    • К10 — реле включения обогрева заднего стекла;
    • К11 — реле включения ближнего света фар.
    admin
    Оцените автора
    Добавить комментарий

    Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
