Перенос магнитолы ваз 2107

Перенос магнитолы ваз 2107Итак, я думаю, что многие владельцы ВАЗ с торпедой 2105 не раз задавали вопрос, насколько проблематично вместо рычагов печки ввести свою магнитолу в пятую торпеду. Что делать с этими самыми рычагами — обычно это второй вопрос, кто-то снимает их целиком, кто-то переносит на место пепельницы, кто-то вносит еще более радикальные доработки, меняя их на другие альтернативы, вплоть до установки кондиционера аппарат из семьи 2110. В общем вариантов много. Было бы желание и рвение 🙂 Так что давай — моя версия.

Вот общий вид проема после элементарной разборки и первых шагов. И первыми нашими действиями будет разрезание креплений рычага, металл у крепления достаточно гибкий, поэтому я рекомендую вырезать их выше или ниже отверстий для винтов, чтобы при необходимости вы могли придать торпеде первоначальный вид, надев ее назад рычаги плиты на месте.

Перенос магнитолы ваз 2107

Примерив панель, сразу видно, что майфун немного уже, для облегчения исправления этого неудобства мы планируем установить майфун посередине:

Перенос магнитолы ваз 2107

Кстати, высота майфуна в этом отверстии по умолчанию тоже не увеличится, в этом случае он слишком узкий для этого, здесь нам поможет болгарка (ВНИМАНИЕ! Работайте с болгаркой осторожно — это ОПАСНЫЙ инструмент, у него 11000 оборотов!) :

Перенос магнитолы ваз 2107

мы создали шахту, обнаруживаем майфун, на первый взгляд он сам себе тоже прилично смотрится:

Перенос магнитолы ваз 2107

Однако, посмотрев на это под разными углами и углами, мы понимаем, что это не совсем так и прилично:

Перенос магнитолы ваз 2107

Перенос магнитолы ваз 2107

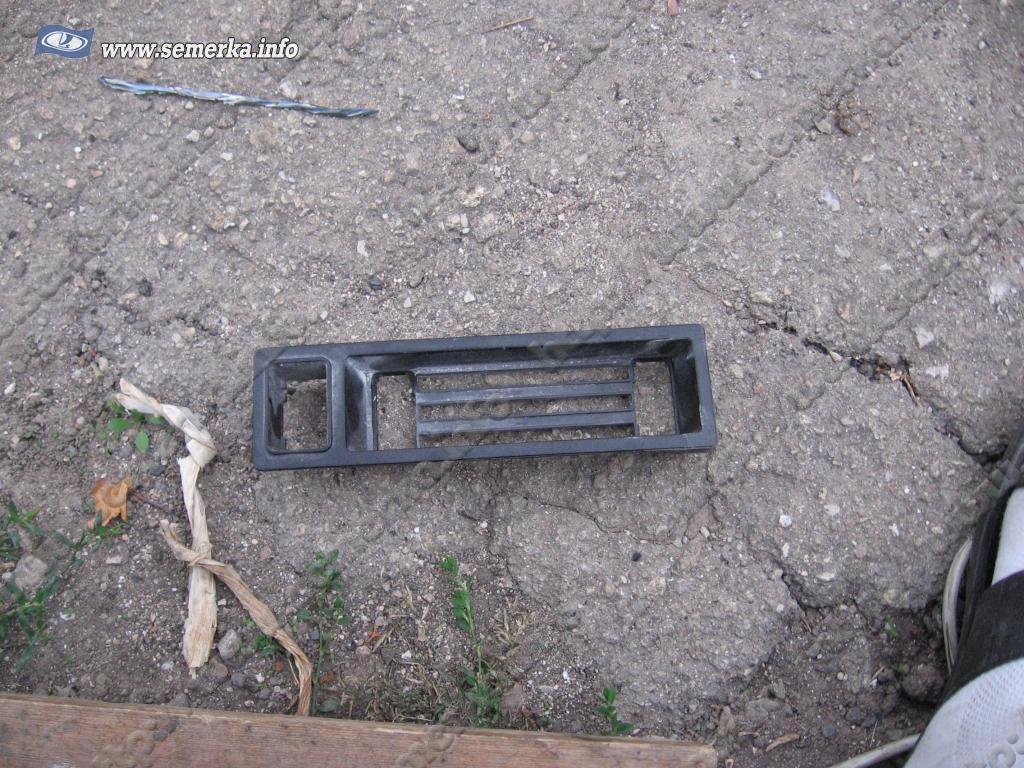

Помните, что у нас здесь было. Сразу замечаю: если есть желание передать позже, стоит копейки и продается без проблем. У меня немного другой план, и он мне вообще не понадобится. Итак, разрежем розетку:

Перенос магнитолы ваз 2107

Перенос магнитолы ваз 2107

Перенос магнитолы ваз 2107

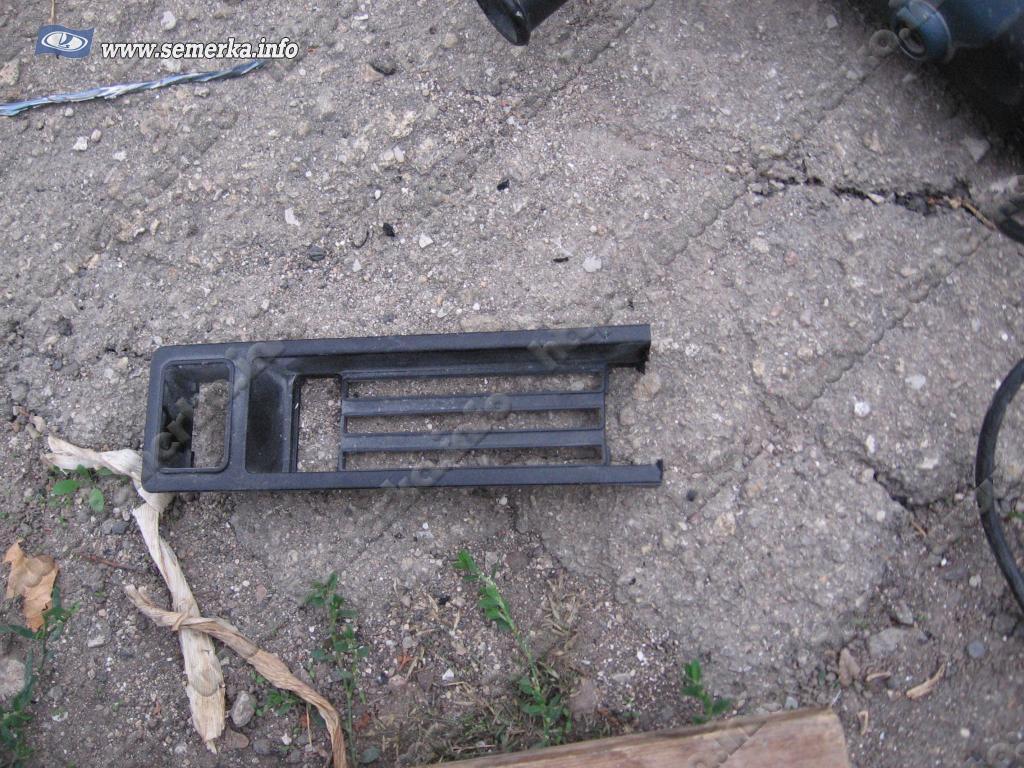

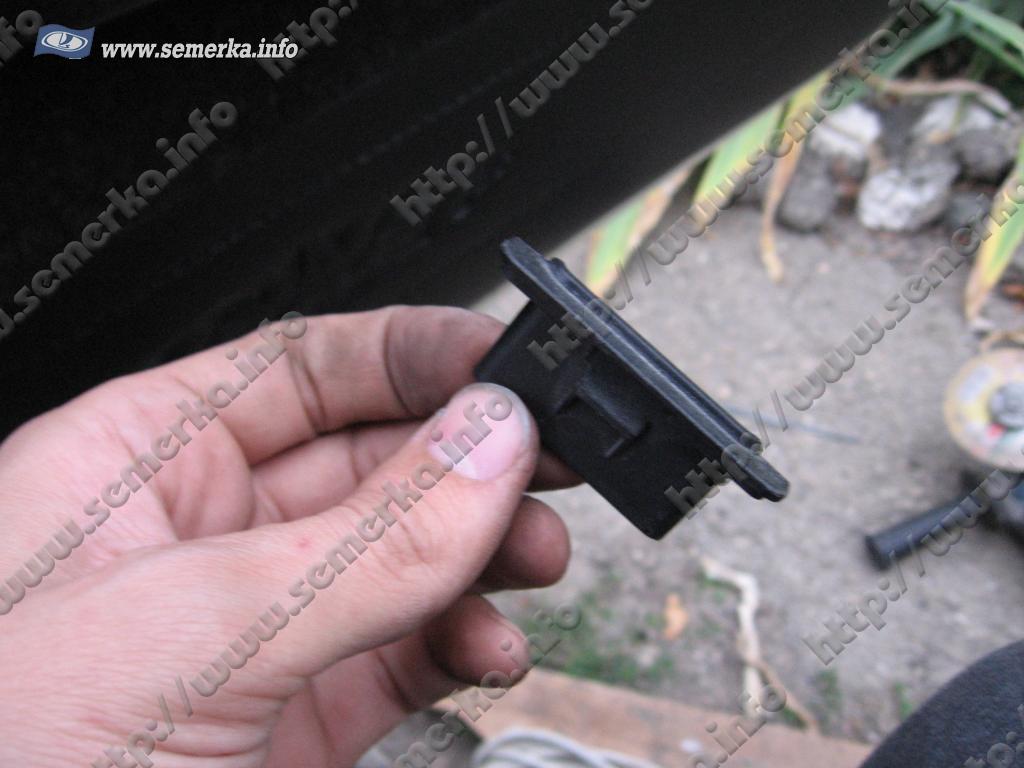

По такой схеме обрезаем с двух сторон. Разложим кусочки на «родные» места:

Перенос магнитолы ваз 2107

Перенос магнитолы ваз 2107

Теперь уже прилично. Итого имеем: опоры майфун вместо рычагов печки. Продолжается. Общий вид (было уже темно):

Перенос магнитолы ваз 2107

В преддверии установки передних динамиков решил перенести магнитолу вместо центральных воздуховодов. Он долго не решался на этот шаг, так как процесс необратим и, как казалось, требует времени. Но все оказалось проще простого.

Итак, снял приборную панель, вынул две решетки воздуховода и вырезал между ними перегородку:

Перенос магнитолы ваз 2107

Основным элементом капитального ремонта автомобилей ВАЗ является установка акустической системы и динамиков. Установка магнитолы на ВАЗ-2107 осуществляется в нескольких местах, расположенных на панели приборов. Можно использовать дополнительный сабвуфер, усилители или акустическое разнесение. Перечень устройств зависит от пожеланий и материальных возможностей автовладельца.

Как установить

2107 имеет 2 позиции, подходящие для установки головного устройства 1DIN. Магнитола может быть установлена ​​в штатном месте на центральной консоли, также допускается установка оборудования на место форточки. Первый вариант крепления требует обрезки сиденья до необходимого размера.

Второй вариант снижает нагрев корпуса плеера горячим внутренним обогревателем и обеспечивает удобное управление функциями. Однако это ухудшает вентиляцию и существует риск нагрева основного блока под прямыми солнечными лучами.

Перенос магнитолы ваз 2107

На ВАЗ-2106 единственное место для установки — центральная консоль, которую необходимо обрезать до стандартного размера 1DIN. Основной блок крепится с помощью металлической оси, расположенной в приборной панели. Схема крепления вала одинаковая для ВАЗ-2106 и 2107, с помощью загнутых язычков.

возможна установка стандартного оборудования 2DIN, которое находится в перчаточном ящике.

Для ремонта устройства необходимо изготовить корпус, управление осуществляется с помощью проводного пульта дистанционного управления или по радиоканалу. Для переднего пассажира разрешена установка оборудования с головы до ног, но такая схема применяется редко из-за риска повреждения магнитолы.

Как подключить

Правильное подключение магнитолы на ВАЗ-2107 и любой другой автомобиль осуществляется через контактную группу замка зажигания. В этом случае при удалении ключа питание оборудования отключается, остается только питание блока памяти, которое вырабатывается аккумулятором.

На карбюраторных машинах необходимо менять контактную группу:

  1. Снимаем пластиковую крышку рулевой колонки.
  2. Выньте вилку из замка зажигания и открутите 2 крепежных винта.
  3. Снимите замок со стойки, затянув его тонким предметом (вставив ключ и повернув его в положение 0).
  4. Удалите группу контактов, которую хотите изменить, припаяв дополнительный элемент.
  5. Соберите замок и установите детали в исходное положение.

Перенос магнитолы ваз 2107

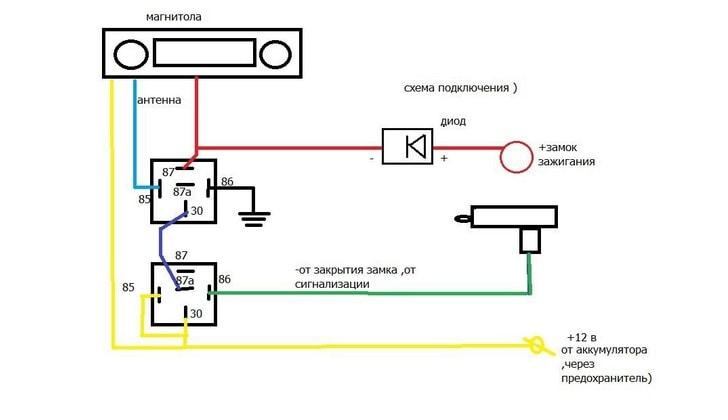

Аналогично модифицированный замок получает положение ACC вместо 0, которое используется для работы основного блока на парковке. В схему подключения магнитофона введен дополнительный предохранитель, предохраняющий цепи от перегрузки. Кабели колонок подключаются через переходник.

Динамики

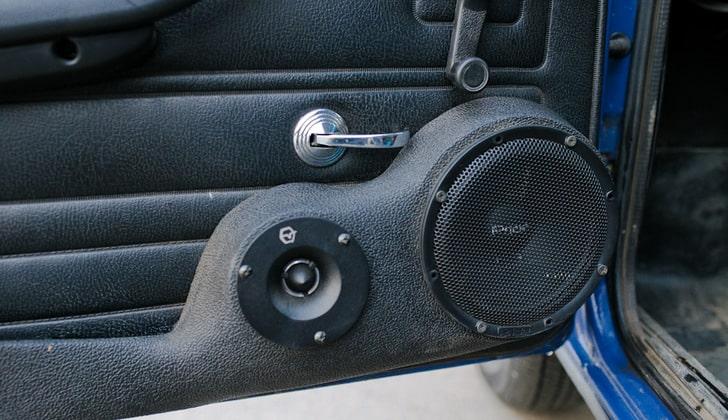

В автомобиле 2107 есть стандартные места установки передней акустики, расположенные по углам приборной панели. При установке динамиков в дверные доски необходимо просверлить отверстия в деталях, динамики и магниты динамиков размещаются в штатных пазах на внутренней металлической части двери. Шнуры громкоговорителей должны быть проложены правильно; для этого используется специальная переходная втулка, помещаемая между концом двери и стойкой. Элемент защищает обвязку от перегибов и повреждений.

Перенос магнитолы ваз 2107

Для лучшего воспроизведения музыки установлена ​​пара задних динамиков, которые расположены на полке за спинкой заднего сиденья. Для монтажа деталей необходимо обрезать металлическую панель, кабели проходят под обшивкой пола.

подключить магнитолу к ВАЗ-2106 можно только к колонкам, расположенным в передних дверях и на задней полке. В приборной панели нет места для установки динамика (кроме центральной колонки овальной формы, которая монтировалась в консоли еще во времена СССР).

Сабвуфер

Низкочастотный динамик на ВАЗ-2107 установлен в багажнике. Для подключения в автомобиле используются отдельные кабели динамиков, которые подводятся к основному блоку или дополнительному усилителю. При использовании активного устройства, подключенного к бортовой сети, в цепь питания должен быть вставлен предохранитель.

Антенна

Антенна на ВАЗ-2106 или 2107 устанавливается на крышу или крышку багажника, можно использовать устройство активного типа, закрепленное на лобовом стекле. Блок подключается к автомагнитоле в ВАЗ-2107 или 2106 с помощью штатной вилки или переходника.

Как проверить подключение

Чтобы проверить правильность подключения кабелей, выключите зажигание и измерьте ток утечки, который не должен превышать 30 мА. Дополнительная проверка переведет оборудование в режим большой громкости, при этом самопроизвольного отключения компонентов произойти не должно.
