Иногда автомобилисты сталкиваются с тем, что стиральная машина ВАЗ 2114 не работает, эта, казалось бы, неопасная проблема, на самом деле может привести к очень серьезным последствиям. Ведь стиральная машина предназначена для очистки лобового стекла от попадающей на него грязи и различного мусора, который иногда невозможно удалить с помощью одних дворников.
Такое загрязнение значительно снижает видимость через лобовое стекло, что, в свою очередь, может сделать движение по дороге опасным.
Следует помнить, что по закону категорически запрещено управлять автомобилем со стиральной машиной, вышедшей из строя. Также не получится пройти проверку с неисправной стиральной машиной.
Сама стиральная машина довольно проста, и важнейшими ее составляющими являются:
- бак;
- насос с мотором;
- шланг;
- насадки;
- датчик уровня омывающей жидкости.
Ниже мы расскажем, почему случаются сбои даже в таком простом агрегате и как их исправить самостоятельно.
Механические поломки
Наиболее частые причины, по которым не работает омыватель лобового стекла ВАЗ 2114, – это механические повреждения.
Наиболее распространены:
- в баке закончилась омывающая жидкость;
- засорена линия стеклоочистителя;
- засорены форсунки стеклоочистителя;
- замерзла вода, которую использовали для мытья окон;
- из насоса выпал шланг;
- пережат шланг, идущий к дворнику;
- сломанная подающая трубка.
Проблемы, связанные с омывающей жидкостью, решаются практически мгновенно: если она закончена, ее следует долить, если она замерзла, отнесите расширительный бачок в теплое помещение, нагрейте, затем слейте воду или жидкость, не подходящую для перевязки, и залейте это с антифризом.
Если труба засорилась, ее необходимо очистить (продуть), а затем установить заново. Если форсунки забиты, их необходимо тщательно прочистить даже очень тонкой иглой. Эту операцию нужно выполнять аккуратно, без излишних усилий.
Согласно рекомендациям производителей автомобилей, омывающую жидкость необходимо заливать в расширительный бачок через специальную фильтрующую сетку, которая защитит шланг и форсунки от возможного засорения.
Иногда также бывает, что шланг при эксплуатации погнулся, защемил или полностью отлетел от расширительного бачка. В такой ситуации достаточно расправить трубу и установить ее в исходное положение. В случае разрыва шланга (например, при замерзании охлаждающей жидкости) необходимо установить новый.
Электрические повреждения
Еще один ответ на вопрос: почему на ВАЗ 2114 не работает омыватель лобового стекла, возможно повреждение одного или нескольких элементов электрической схемы этого устройства. Они возникают несколько реже, но для их устранения может потребоваться гораздо больше усилий.
Основные электрические повреждения:
- Неисправный предохранитель.
- Неисправность помпы.
- Нарушение электросети.
- Неисправен подрулевой переключатель.
Первую причину можно решить элементарно: достаточно проверить предохранитель F7 в общем блоке и в случае неисправности заменить его на новый.
Если предохранитель оказался исправным, необходимо проверить работу самого насоса. Для этого подключите его напрямую к аккумулятору. Если мотор помпы включился и агрегат сам начал перекачивать воду, причина неисправности кроется в другом. Если мотор омывателя лобового стекла ВАЗ 2114 не работает (о чем может свидетельствовать полная тишина при подключении к аккумулятору), помпу необходимо заменить на новую.
Если выяснится, что предохранитель и помпа исправны, то нужно проверить саму электросистему. Лучше всего это сделать, набрав мультиметр (тестер). При обнаружении обрыва провод необходимо будет заменить.
Самая последняя электрическая причина возможной неисправности системы стеклоочистителей – повреждение подрулевого переключателя. Вы можете проверить это, напрямую замкнув его контакты: 53ah на W или 53ah на 53H. Если после этой процедуры стиральная машина работает, выключатель работает. В противном случае его следует заменить новым.
Полезное видео
Вы можете получить более подробную информацию по этому вопросу, посмотрев видео ниже:
Омыватель лобового стекла – это особая система в конструкции автомобиля, предназначенная для очистки стекол, удаления грязи, обеспечивающая хорошую видимость и обзор. Если не работает омыватель лобового стекла, причин может быть несколько.
Есть две основные группы: электрические и механические проблемы. Механические дефекты очевидны, их легко обнаружить и легче устранить.

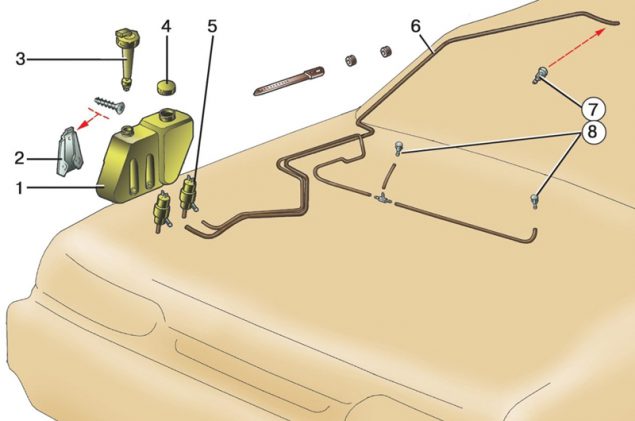

Устройство омывателя лобового стекла
Процесс устранения неполадок в работе стиральной машины начинается с изучения конструкции устройства, поиска причины неисправности.
Основные компоненты системы:
- бак – это специальная емкость, в которой находится рабочая жидкость (обычно находится в моторном отсеке, снабжена заливной горловиной и крышкой);
- датчик уровня омывающей жидкости – присутствует не на всех автомобилях, но обязателен при комбинировании омывателей стекол и оптики;
- насос – важный элемент, благодаря которому рабочая жидкость подается под нужным давлением;
- форсунки – необходимы для распыления моющего состава, устанавливаются попарно (форсунка может быть веерообразной или струйной);
Среди других комплектующих стоит выделить соединения, прокладки, трубы и нагревательные элементы, улучшающие работу конструкции зимой.
Распространенные неисправности, тонкости их диагностики, устранения
Изучив основные узлы, легче понять, почему не работает омыватель лобового стекла.
К механическим проблемам относятся:
- Отсутствие или недостаточный уровень жидкости – это приводит к неисправностям, невозможности подачи состава. Если жидкость есть, но ее питание не происходит, возможно, система замерзла (неисправность типична для зимнего периода). В такой ситуации необходимо завести машину и прогреть или оставить на ночь в теплом месте (подойдет отапливаемая парковка).
- Проблемы с трубами. Не редкость, когда подающий шланг стиральной машины слетает, сдавливается, что происходит из-за неудачного расположения конструкции. Не исключен выход из строя элемента из-за длительной эксплуатации, старение. Устранить дефект несложно, осмотрев систему, заменив неисправный компонент.
- Забитые форсунки – частая проблема, возникающая при использовании простой воды. Следовательно, на внутренних поверхностях деталей накапливается все больше и больше отложений, затрудняющих проход. Возможна ржавчина металлических деталей. Засорение форсунок также происходит при скоплении большого количества грязи в процессе эксплуатации автомобиля (это несложно проверить, достаточно отсоединить шланги, чтобы поток был нормальным, забитые форсунки можно почистить или заменить).
Электрические сбои делают невозможным нормальное электроснабжение, а это значит, что работа устройства также прерывается.
- Предохранитель: может выйти из строя и потребовать замены. Для этого нужно осмотреть блок предохранителей, изучив схему, найти элемент, отвечающий за работу мотора стиральной машины. После его замены работоспособность устройства должна быть восстановлена.
- Окисление клемм и контактов. Появление на них ржавчины – обычное дело, иногда клеммы просто пропадают. Из-за этого отключается подача электроэнергии, насос не перекачивает жидкость. Процесс сброса включает очистку клемм и контактов.
- Если не работает омыватель лобового стекла, проверяется еще и выключатель, который обычно крепится на руле. Для проверки нужно использовать мультиметр, определяя напряжение после подключения электродов к выводам клемм двигателя. Напряжение, не соответствующее требуемым показателям, определяет необходимость замены элемента. При нормальных результатах проблема заключается в двигателе.
- Обрыв цепи: определяет невозможность передачи команд. Проверка также осуществляется проверкой напряжения: при его отсутствии происходит прерывание (сначала нужно убедиться, что на выводах помпы нет напряжения).
Учитывая простоту конструкции и эксплуатации стиральной машины, проблему найти не сложно. Дефекты часто очевидны и легко устраняются. А должным образом ухаживая за системой и автомобилем, вы можете предотвратить возникновение проблем.
Тонкости ремонта омывателя стекла
Интенсивное использование системы приводит к износу и засорению важных компонентов. Процесс восстановления зависит от типа неисправности.
Как исправить основные дефекты своими руками:
- Забиты форсунки и фильтр. Чтобы получить доступ к фильтрующему элементу, сначала необходимо снять резервуар. Затем, после снятия фильтра, его тщательно очищают. Форсунки забиваются не только пылью, грязью, но и воском, другими составами и автокосметикой. В этом случае ремонт омывателя лобового стекла подразумевает удаление внешних загрязнений. Если блоки глубокие, воспользуйтесь булавкой или иглой. В запущенных случаях в нижней зоне насадки отсоединяют шланг и проталкивают провод, двигаясь в сторону насадки (допускается использование гитарных струн, зачищенных проводов).
- Если возникают проблемы с герметизацией из-за нарушения целостности труб, их меняют.
- Неисправности насоса часто возникают из-за засорения. Что делать, если сломалась помпа? Сначала его необходимо разобрать, осмотреть, очистить от грязи, следов ржавчины (использовать резину). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали желаемого результата, то, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключите питание и кабели. После снятия бачка нужно отсоединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув всасывающий патрубок наружу, можно легко получить доступ к неисправному блоку и заменить его.
Внимание:
Решив провести ремонт самостоятельно, не стоит торопиться. Для начала нужно внимательно проверить всю систему, соединения, выбрать подходящий насос для замены. Также нельзя забывать, что агрегат предназначен для работы в жидкости. Поэтому для проверки можно включить только на 2 секунды.
Автовладельцы часто сталкиваются с тем, что не работает моторчик омывателя ВАЗ. В поисках решения проблемы вы можете посетить форум, где обсуждаются похожие проблемы.
Основные причины неисправности – сухой ход, замерзание воды в системе.
Чтобы заменить блок, просто отключите питание и шланги подачи жидкости. Затем с помощью плоской отвертки легко поддеть элемент, вытащить его и заменить.
Неполадки в работе омывателя заднего стекла
Неисправности заднего омывателя тоже не редкость. Возникающие при этом нарушения практически не отличаются от проблем с системой очистки передних стекол, а также устраняются. Но распространена и другая серьезная проблема – происходит закисление, повреждение трубки, обеспечивающей подачу рабочего состава.
Если не работает омыватель заднего стекла, то очень часто стеклоочиститель продолжает двигаться, помпа гудит, сама жидкость не подается. Иногда обслуживают рабочий персонал, но очень плохо на глазах у самого смотрителя.
Это опасно не только ухудшением видимости. Большая часть состава попадает в коробку передач электродвигателя стеклоочистителя.
Как следствие:
- смазочная жидкость теряет свои характеристики;
- детали изнашиваются;
- образуются очаги ржавчины;
- возможен полный выход из строя агрегата.
Но даже в этом случае самостоятельно устранить дефект не составит труда. Необходимо заменить трубку, купив новую деталь. Стандартный диаметр трубки на большинстве автомобилей составляет 3,2 мм, но размеры могут отличаться.
Тонкости замены:
- Для начала нужно высверлить неисправную трубку от вала, фиксирующего привод стеклоочистителя.
- У самого фитинга дефектная труба рвется и разворачивается, работать нужно аккуратно, чтобы не просверлить отверстие.
- Сняв элемент старой трубки, вставляем новую. Придется приложить немного усилий, так как диаметр отверстия и трубы идентичны.
- Герметичность обеспечивается с помощью специального клея или герметика.
- Вставив трубку, нужно измерить ее длину и при необходимости отрезать. Если есть порезы, их зачищают – края должны быть ровными.
Закончив замену трубки, нужно удалить старую смазку с коробки передач двигателя, избавиться от следов коррозии. Система смазывается новой консистентной смазкой, желательно выбирать составы с широким диапазоном рабочих температур.
После этого стиральную машину собирают и тестируют.
практическое руководство
Автомобиль оборудован омывателем и омывателем лобового и заднего стекла. Стеклоочиститель состоит из мотор-редуктора со стержнями и двух рычагов со щетками. Напряжение питания подается на электродвигатель мотор-редуктора через дополнительное реле при включении зажигания. Для защиты мотор-редуктора от перегрузок в его внутреннюю цепь встроен биметаллический предохранитель.
Для подачи омывающей жидкости на лобовое стекло на капоте установлены две форсунки омывателя. Жидкость к ним подается электронасосом по упругой трубке, идущей из бака, закрепленного на левом крыле в моторном отсеке. Насос устанавливается на стенку резервуара.
Стеклоочиститель заднего стекла установлен на двери багажного отделения и состоит из мотор-редуктора и рычага стеклоочистителя. Для подачи омывающей жидкости в заднее стекло в верхней части крышки багажника установлена форсунка. Жидкость в форсунку по упругой трубке подается от второго электронасоса, установленного в бачке омывателя лобового стекла.
Рекомендация
Зимой необходимо заливать в бак стиральной машины специальный антифриз.
Снимайте форсунки, как показано ниже, только в случае их замены, так как это сломает зажимы. Если необходимо снять форсунки омывателя, не повредив зажимы, необходимо снять облицовку капота и снять дополнительный стоп-сигнал, чтобы снять форсунку омывателя.
1. Подготовить машину к работе.
2. Плоской отверткой, подложив под нее в несколько слоев сложенную ткань, подденьте и выньте насадку из отверстия в бленде.
3. Отсоедините шланг от форсунки.
4. Надеваем шланг на новую форсунку так, чтобы струя из форсунки была направлена в сторону лобового стекла.
5. Установите насадку в отверстие в кожухе и надавите на нее сверху, пока она не встанет на место.
6. Тонкой иглой поверните распылитель форсунки так, чтобы поток жидкости был направлен в сторону стекла.
7. Аналогичным образом замените другую форсунку и форсунку омывателя заднего стекла.
Снятие бачка омывающей жидкости :
1. Подготовить машину к работе.
Перед тем, как отсоединить эластичные шланги и кабельные блоки от электронасосов, отметьте порядок их подключения.
2. Отсоедините пружинные шланги и прокладки кабеля от насосов омывателя.
Если в баке много антифриза, для экономии снимите бачок омывателя, не отсоединяя патрубки от электронасосов, слейте жидкость в емкость и затем отсоедините патрубки.
3. С помощью торцевого ключа на 10 мм открутите переднюю гайку крепления бака.
На автомобиле, оборудованном АБС, мы также откручиваем два болта кронштейна блока предохранителей и реле АБС торцевым ключом на 13 мм.
Снимите кронштейн со шпилек вместе с блоком предохранителей и реле.
4. Тем же ключом открутите переднюю фиксирующую гайку бака.
5. Поднимите группу ванн с помощью электронасосов.
Установка бака стиральной машины :
Установите бачок в обратном порядке. Заливаем в него омывающую жидкость.
проверить работоспособность насоса омывателя можно, подав на его выводы напряжение 12 В непосредственно от аккумулятора. Неисправный насос необходимо заменить.
1. Подготовить машину к работе.
Если в бачке много антифриза, для экономии можно снять бачок омывателя, не снимая с него электронасосы, и слить жидкость в бачок.
2. Снимите аккумулятор.
3. Отсоедините две колодки проводов от насоса омывателя заднего стекла (предварительно пометив разъем, подключенный к клемме «+»).
4. Отсоедините эластичный шланг от насоса.
5. Снимите электронасос с бака.
6. Проверьте состояние резиновой прокладки, установленной в отверстии бака. Если его необходимо заменить, снимите прокладку и установите новую.
7. Аналогичным образом снимаем электрический насос омывателя.
Устанавливаем электрические насосы омывателей в обратном порядке.
Снимаем дворник для замены мотор-редуктора и ремонта крышки багажника.
Снятие дворника заднего стекла :
1. Подготовить машину к работе.
2. Снимите защитную крышку гайки крепления рычага стеклоочистителя.
3. Используя гаечный ключ на 10 мм, отверните гайку крепления рычага стеклоочистителя.
4. Снимите рычаг с вала мотор-редуктора .
5. Снимите обшивку задней двери.
6. Отсоедините колодку от мотор-редуктора.
7. Торцевым ключом на 10 мм открутите три гайки, которыми крепится мотор-редуктор.
8. Снимите мотор-редуктор, осторожно вытащив его вал из дверного проема.
9. С помощью торцевого ключа на 10 мм открутите три болта, которыми мотор-редуктор крепится к кронштейну.
10. При необходимости выдавите направляющую втулку с внешней стороны двери.
11. С внутренней стороны снимите направляющую втулку вала с резинового уплотнения.
12. Снимите резиновое уплотнение с дверного проема.
Установка стеклоочистителя заднего стекла :
Собираем и устанавливаем дворник в обратной последовательности. Перед установкой рычага ненадолго включите дворник. Дождавшись завершения полного цикла дворника, закрепляем рычаг на валу мотор-редуктора так, чтобы лезвие находилось в горизонтальном положении.
Стеклоочиститель снимается для замены. На автомобиле с кондиционером из-за кожуха отопителя гораздо сложнее снять стеклоочиститель. На такой машине дворник можно снять, предварительно разобрав мотор-редуктор. На автомобилях без кондиционера стеклоочиститель можно снять вместе с мотор-редуктором.
Снятие дворника:
1. Подготовить машину к работе и отсоединить клемму от отрицательной клеммы аккумуляторной батареи.
2. Используя отвертку в качестве рычага, снимите защитный колпачок с гайки, крепящей рычаг стеклоочистителя.
3. С помощью торцевого ключа на 13 мм отвинтите гайку, фиксирующую рычаг стеклоочистителя, и снимите рычаг.
Если рычаг плотно установлен на шлицах вала, то, чтобы не погнуть вал, навинтите гайку на резьбу и выдавите рычаг с вала скользящей цангой.
4. Аналогичным образом снимите второй рычаг стеклоочистителя»
5. Снимите решетку воздухозаборника.
6. Под главным тормозным цилиндром отверткой Phillips открутите винт, соединяющий детали облицовки моторного отсека.
На автомобиле без кондиционера паровой шланг радиатора отопителя необходимо отсоединить от штуцера расширительного бачка. Трубку необходимо вытащить из отверстия в гильзе моторного отсека и заткнуть болтом M6. Также, чтобы не протекать охлаждающая жидкость, необходимо заглушить патрубок расширительного бачка самодельной заглушкой.
7. Снимите расширительный бачок с кронштейна и, не отсоединяя патрубки, отложите его в сторону.
8. Под левым передним крылом торцевым ключом на 10 мм открутите две нижние гайки крепления кронштейна расширительного бачка.
9. Тем же ключом открутите два верхних крепежных болта кронштейна расширительного бачка.
10. Разрежьте зажим жгута проводов плоскогубцами.
11. Оттягивая ремень, извлеките шпильки кронштейна расширительного бачка из отверстий корпуса и снимите кронштейн.
12. Снимите левую часть облицовки моторного отсека.
13. Вытягивая назад, извлеките соединительные блоки проводки из держателя, установленного на кронштейне мотор-редуктора.
14. Отсоедините колодку электропроводки мотор-редуктора от бортовой сети автомобиля.
15. Торцевым ключом на 10 мм отверните болт 1 и гайку 2 левого держателя стеклоочистителя.
16. Тем же ключом отверните гайку крепления правого стеклоочистителя.
17. Используя отвертку в качестве рычага, снимите втулку с резиновой опорной втулки правого стеклоочистителя, опустите кронштейн вала левого стеклоочистителя и снимите его со шпильки.
18. Снимите втулку с правой монтажной шпильки стеклоочистителя.
19. Аналогичным образом снимаем втулку с левой шпильки.
20. Используя отвертку с плоским лезвием и широким лезвием, отсоедините стержень от кривошипа.
21. Используя торцевой ключ на 10 мм или гаечный ключ, открутите три болта, которыми редукторный двигатель крепится к рычагу стеклоочистителя (показано на снятом дворнике).
22. Извлеките ручку из отверстия в кронштейне и снимите мотор-редуктор.
23. Вращая распорную трубку стеклоочистителя вокруг вала, извлеките стержни стеклоочистителя из-под края лобового стекла.
24. Снимите очиститель.
Чтобы не поцарапать корпус отопителя при извлечении стержней стеклоочистителя из-под рамы лобового стекла, подложите под правый рычаг вала толстую ткань или кусок изоленты, сложенной в несколько слоев.
Установка дворника:
Установите дворник в обратном порядке. Прижимаем шаровой палец кривошипа к концу штока плоскогубцами.
Если мотор-редуктор стеклоочистителя был снят с автомобиля, не собранного с трансмиссией, для правильной установки кривошипа на вал мотор-редуктора стеклоочиститель должен быть установлен так, чтобы положение кривошипа относительно кронштейна можно было отметить маркером. Гайка для фиксации кривошипа под ключ 13 мм.
Если стеклоочиститель новый или после ремонта, перед установкой рычагов подключите мотор-редуктор стеклоочистителя к бортовой сети автомобиля и включите прерывистый режим работы стеклоочистителя. Когда очиститель завершит полный цикл и остановится, выключите его. И после этого установите рычаги в нижнее положение стакана. Если невозможно установить рычаги так, чтобы стеклоочиститель работал правильно, переставьте кривошип на валу редукторного двигателя. Для этого перед установкой дворника необходимо вернуть вал мотор-редуктора в исходное положение. Эту же процедуру необходимо выполнить перед установкой нового мотор-редуктора (иначе стеклоочиститель не сможет правильно работать).
Чтобы установить вал в исходное положение, подсоедините блок мотор-редуктора к соответствующему блоку на автомобиле (см. Выше) и на короткое время включите прерывистый режим работы стеклоочистителя. После того, как мотор-редуктор завершит полный цикл и автоматически остановится, выключите зажигание и отсоедините замок от электрической цепи автомобиля. Установите кривошип на вал мотор-редуктора, соблюдая отметку, сделанную при разборке.
“>
