Как соединить асбестовую трубу с пластиковой

Как скрепить асбестовые трубы

До свидания! Купили дом за городом и обнаружили сильный конденсат из дымоходов газового котла. Котел имеет низкую температуру. То же самое и с асбестовыми вентиляционными трубами. Оказалось, что эти трубы бывший хозяин вырастил из оцинкованных труб. Издалека (3-х этажный дом) они выглядели полностью асбестоцементными. При замене крыши это выяснилось. Теперь мы хотим поставлять асбестоцемент вместо оцинкованных труб, но, исходя из шифера, нам сказали, что промышленность не производит хомуты или фитинги для безнапорных труб, а те, которые производятся для напорных труб, не подходят, потому что они имеют внутри резиновых прокладок, не подходит для дымоходов. А без прокладок стыки будут слишком неплотными и не будет хорошего соединения. Подскажите, выход: как правильно соединить две самотечные асбестовые трубы? А где взять? Корпуса из асбестовых труб?

Елена, Воронеж.

Привет Елена из Воронежа!

В Интернете найдите телефоны отдела продаж Брянского завода асбестоцементных изделий (находится в городе Фокино Брянской области). Звоните и уточняйте производимый им ассортимент асбестоцементных швов нужного Вам диаметра.

Если ничего утешительного не подскажут, то возможны варианты использования асбоцементных труб, где на одном конце есть удлинитель, в который вставляется обычный конец асбестоцементной трубы. Поскольку между внутренней поверхностью расширяющейся трубы и внешней поверхностью трубы с обычным концом остается небольшой зазор, он обычно заполняется смятым асбестом, асбестоцементной тканью. Или их заделывают обычным раствором (цементно-песчаный из расчета 1 часть цемента — три части песка).

Другой вариант — соединение двух асбоцементных труб. На одну из труб предварительно надевается оболочка, внутренний диаметр которой существенно больше внешнего диаметра асбестоцементной трубы, в пространство вставляется штукатурная или кладочная сетка (жесткость и размер ячеек средних параметров).

Чтобы сетка не соскользнула вниз, ее всячески фиксируют (обычно мягкой нитью). Трубки и оболочка центрируются (выравниваются). Затем их аккуратно заливают тем же цементным раствором, о котором говорилось выше. Снизу сделайте миниатюрную временную опалубку из досок, фанеры и других материалов. Задача опалубки — не допустить падения раствора.

Тогда в качестве оболочки можно взять наиболее подходящий фитинг для асбестоцементных напорных труб, снять резиновые уплотнители и провести указанные манипуляции.

Жесткий? Нет, не совсем, это все в силах сделать это обычным человеком.

Задайте вопрос Семёничу (автору материалов)

Как грамотно сделать на приусадебном участке дренаж из асбестоцементных труб

Дренажная система удаляет излишки воды с участка, поддерживая влажность почвы, способствующую росту растений, и сохраняя фундамент дома сухим. Есть много материалов для изготовления дренажа. Но если вы хотите сделать все самостоятельно и по более дешевой цене, вы всегда можете проложить дренаж из асбестоцементных труб своими руками, без привлечения наемных рабочих и тяжелой техники. Такая дренажная система прослужит несколько десятков лет и защитит уплотнитель от лишней влаги.

Содержание

Плюсы и минусы асбестоцементных труб ↑

Асбестоцемент (асбестоцемент) — огнестойкий и водостойкий материал, состоящий из волокон асбеста (хризотил) и цемента. Он широко используется в различных сферах строительства. Из него производят шифер, фасадные плиты и трубы. Волокна асбеста укрепляют изделия, повышая их стойкость.

Асбестоцемент устойчив к воздействию воды и температурных перепадов

Асбестоцементные трубы часто называют асбестовыми. Асбест — природный горный минерал. Изделия из асбестоцементных труб содержат примерно 20% асбеста. Хризотил не растворяется в воде, химически инертен.

Важно! Асбест — опасный для здоровья канцероген. В связке (в бетоне) безопасно. Однако следует соблюдать осторожность при работе с асбестоцементными (асбестовыми) трубами, особенно при резке.

Изделия из асбестоцементных труб рекомендуется применять только снаружи жилого дома: для дренажных и канализационных систем, таких как камины, столбы заборов, при устройстве опорных фундаментов и прокладке электрических сетей.

Трубы асбестоцементные дренажные:

  • дешевый и относительно легкий,
  • чрезвычайно проста в установке (соединяется через специальные соединения),
  • морозостойкий,
  • не прикрывать со временем,
  • устойчив к влаге, гниению, нагреванию и химическим веществам.

Различают напорные и безнапорные асбестоцементные трубы. Для устройства дренажной системы оптимальным вариантом по цене и техническим характеристикам являются безнапорные асбестовые трубы с маркировкой по ГОСТ MBT.

Нюансы работы с асбестоцементными изделиями ↑

Для дренажа асбестоцементные трубы нужно будет разрезать и просверлить отверстия. Для выполнения сверления понадобится сверло со сверлом диаметром 4-7 мм.

Дренажные отверстия должны быть расположены в шахматном порядке

Вы можете разрезать трубопровод вдоль и поперек:

  • шлифовальный станок
  • ножовка
  • лобзик (ручной и электрический).

Круг для болгарки может быть алмазным или предназначенным для резки камня. Во втором случае на место разреза придется постоянно лить тонкую струйку воды. После использования обод нужно сразу очистить от грязи, иначе асбестоцемент быстро затвердеет.

Чтобы облегчить резку ножовкой и сверление, асбестовое изделие необходимо намочить на рабочем месте. Это можно сделать обычной влажной тканью.

Совет! Не давите на асбоцементную трубу слишком сильно, иначе она может сломаться под нагрузкой.

Для соединения асбестоцементных труб вам потребуются:

  1. Резиновые кольца и кусок трубы, внутренний диаметр которого на 6-8 мм больше внешнего диаметра устанавливаемого трубопровода.
  2. Стыки в полиэтилене.
  3. Специальные швы из асбестоцемента без давления.

Соединение асбестовых труб полиэтиленовым компрессионным кольцом (1,2 — трубы, 3 — фитинги)

После установки сайдинга оставшиеся щели и швы заполняются битумом или цементным раствором.

Монтаж дренажных систем из асбестоцементных труб ↑

Излишки воды можно отвести с фундамента и прилегающей территории с помощью дренажа:

  1. Поверхность (открытая).
  2. Метро (закрыто).

Первый вариант предполагает установку поддонов и предназначен для отвода и растворения дождевой воды. Для такого водоотвода асбестоцементные трубы нужно будет разрезать пополам по продольной линии. Второй тип нужен для сбора и удаления влаги из почвы. В этом случае трубопроводы необходимо просверлить с множеством мелких отверстий.

Лотки из полуасбестоцементных труб на порядок дешевле аналогов

При установке системы глубокого дренажа дренажные каналы необходимо прокладывать в земле ниже уровня промерзания, иначе дренажные системы промерзнут и перестанут выполнять свои функции.

Закрытый дренаж в землю придется проводить, если:

  • почва участка глинистая,
  • дом построен на затопленной равнине,
  • подвал постоянно отапливается во время паводков,
  • фундамент нужно глубоко зарыть,
  • верхний водоносный горизонт находится близко к поверхности.

Во всех этих случаях вам нужно будет создать закрытую дренажную систему для осушения почвы, защищающую фундамент дома и растения.

Устройство асбестоцементных дренажных труб в земле

Совет! Чтобы правильно рассчитать диаметр труб, их уклон и глубину прокладки, необходимо иметь соответствующие знания и немалый опыт. Лучше доверить проблему дизайна опытному специалисту, экспериментировать не стоит.

При выборе типа дренажа необходимо учитывать среднее количество осадков, рельеф и площадь приусадебного участка, а также особенности почвы. Во многих случаях необходимо оборудовать комбинированную систему подземного и поверхностного водоотвода.

Какие материалы понадобятся для монтажа ↑

Чтобы провести водоотведение своими руками, помимо асбоцементных труб вам потребуются:

  • водозаборы дождевой воды и песколовки,
  • геотекстиль для защиты бурения от ила,
  • подходит
  • песок и гравий,
  • пластиковые смотровые и складские колодцы,

А также стандартный набор инструментов: тачка для перевозки почвы, лопаты, линия для разметки, уровень, дрель и болгарка.

Порядок укладки дренажных трубопроводов из асбестоцемента ↑

В одной системе асбестоцементные дренажные трубы и лотки укладываются с уклоном 2-5 градусов от дома к дренажной емкости. Но сначала нужно вырыть траншеи вокруг фундамента и по всему участку.

Для открытого дренажа достаточно выкопать канавы глубиной 30-40 см, в каналы насыпают щебень. Выше 15-20 см гравийной подушки ровно укладываются лотки с желаемым уклоном. Все достаточно просто, колодезные конструкции и песколовки установить намного сложнее.

Асбестоцементные стоки закрытой дренажной системы нужно будет прокладывать на большей глубине. В этом случае траншеи необходимо углубить на 1-1,5 метра. Затем насыпается 10-15 см слой щебня с песком, поверх которого укладывается геотекстиль, затем еще 15 см щебня и только потом укладывается труба, присыпается щебнем, покрывается круговой иглой с проникающим геотекстилем и засыпанный сверху землей. В результате у вас должен получиться «пирог» из щебня и геотекстиля, внутри которого находится сливная труба.

Схема установки водостоков

Дренажные колодцы могут быть выполнены:

Проще всего приобрести готовые конструкции из пластика необходимого размера. Для работы потребуется бак на 100-400 литров. А для оборотных и капитальных колодцев подойдут изделия небольшого размера, которые позволят опустить внутрь отстойник.

Собрать водоотвод из асбоцементных труб своими руками несложно. Вам останется только повозиться с их опилками и сверлением. По стоимости все обойдется в минимальную сумму, изделия из асбестоцемента стоят дешево. Однако лучше всего доверить расчеты и подготовку проекта дренажной системы профессионалу. Неправильно установленная дренажная система может не справиться с большими объемами воды.

Использование асбестовых муфт для соединения асбестоцементных труб

Пластиковые фитинги для асбестовых труб используются для выполнения процесса соединения асбестоцементных труб. Этот тип соединения является обычным методом соединения асбестоцементных труб без давления.

Это тот случай, если трубопровод проложен для кабелей связи. Метод применяется исключительно при работе с трубчатыми изделиями, диаметр которых достигает 100 мм — 300 мм. Если их установка производится на сухую землю. Перед тем как соединить стыки между трубами, стык необходимо прогреть. Чтобы решить эту проблему, разминка занимает не менее 10 минут. Для этого также используют воду, которая в баке нагревается и достигает температурного показателя 100 ° C.

Размеры внутреннего диаметра приведены только для справки.

Также один конец горячего стыка необходимо накрутить на асбестоцементную трубу. Однако стоит уточнить, что на месте будущего расположения изделие закладывается несколько раньше, чем при подключении. После того, как внутренняя перегородка начинает мешать продвижению артефакта, необходимо ввести асбестоцементный артефакт вторым концом на противоположной стороне до упора, образованного внутренней перегородкой сустава.

Первоначально асбестоцементные муфты для труб диаметром 500 мм проталкиваются на товарный конец трубы. В свою очередь, он уже должен быть на месте своего расположения. Конец соединения, снабженный заплечиком, который имеет тенденцию выступать внутрь, должен находиться на достаточно близком расстоянии от конца соединяемого изделия. Изначально муфту следует надевать на трубный продукт все больше и больше, чем предполагает ее собственная длина. После этого укладывается вторая труба. В каком рабочем положении должен располагаться соединительный элемент, отмечается карандашом с помощью шаблона.

по внешнему диаметру трубы

толщина стены

Муфта должна находиться в симметричном положении относительно конца соединяемых продуктов. Монтаж резиновых колец выполняется точно в плоскости, перпендикулярной расположению продольной оси трубного изделия из асбестоцемента. Их положение нельзя исказить или исказить. Трубки проходят процесс центрирования после надевания на них резиновой планки и фитингов. Насколько легко будет затянуть стык, зависит от правильного выполнения центровки изделий. Для натягивания двубортного на стык обычно применяют винтовые домкраты. Центрирование размещения тубуса и проверка точности производится с помощью шнурка и прицела. Их закрепляют с помощью подстилки и уплотнения с двух сторон грунтом. При соединении асбестоцементных изделий двубортным швом следим за степенью сухости соединительных концов труб. Этот показатель важен для предотвращения скольжения по ним, что присуще резиновым уплотнительным кольцам при затяжке соединительной части.

Как соединить асбестоцементные трубы. Соединительные муфты.

Асбестоцементные трубы используются в системах вентиляции, дымоходах, вентиляционных и дренажных системах. Иногда их также используют в канализационных системах. Эти трубы не ржавеют, не горят и устойчивы к агрессивным средам. Для соединения асбестоцементных труб между собой используются специальные двубортные соединения с резиновыми прокладками. При этом в месте установки стыка возможно изменение направления трубопровода до трех градусов. Это важно для облегчения установки.

Конструктивно двубортный стык представляет собой отрезок трубы с внутренним диаметром больше внешнего диаметра соединяемых труб. Внутри муфты по краям находятся резиновые уплотнительные кольца. Именно благодаря им обеспечивается надежная герметичность соединения. Само подключение очень простое. Сначала один конец соединения натягивается на конец трубы так, чтобы конец трубы находился в центре соединения. Чтобы не ошибиться, стоит сначала сделать отметки на обеих трубах. Затем в стык вставляется вторая труба. Поверхность труб под стыком должна быть сухой и чистой. В связи с тем, что резиновые уплотнительные кольца при установке муфты проявляют значительную прочность, для ее перемещения по трубе используется домкрат. Между трубами и стыком по внешнему периметру есть небольшой зазор, который нужно забетонировать.

Иногда необходимо соединить асбестоцементные трубы разного диаметра, проложенные в земле. В этом случае следует использовать сыпучие швы из хризотил-цемента. Эта работа намного сложнее, чем рассмотренная выше.

Изначально в стенках стыка следует просверлить два отверстия диаметром 12-20 миллиметров. Их необходимо выровнять по оси стыка. Далее делается разметка на поверхности соединяемых труб, чтобы стык располагался симметрично стыку труб. Втулка скользит по краю одной из труб так, чтобы отверстия оказались сверху. Следующим шагом является центрирование соединяемых труб. Расстояние между ними не должно превышать трех миллиметров. Затем стык обматывают битумной лентой шириной 60-70 мм и муфту прижимают точно симметрично к стыку. Сцепление необходимо закрепить деревянными брусками. Для этого между ним и внутренней стенкой труб вставляются такие хомуты. Когда стык будет установлен плотно, необходимо заполнить паклей зазоры между ним и трубами. Теперь можно приступить к завершающему этапу работы. Его суть заключается в заливке расплавленного битума в одно из отверстий стыка. Его нужно вливать тонкой струйкой, пока не появится во второй лунке. После полного застывания битума внутри стыка получается надежное и прочное соединение.

Асбестоцементные трубы также используются в качестве защитной оболочки для электрических кабелей. Соединения труб в этом случае выполняются с помощью полиэтиленовых муфт. Вам следует сделать предварительный заказ немедленно. Муфты из полиэтилена можно использовать только для труб диаметром от ста до трехсот миллиметров. Технология подключения очень простая. Муфту просто нагревают в кипящей воде, а затем кладут на одну из труб. Вторую трубку без колебаний вставляют в гильзу. Здесь нужна некоторая сноровка, чтобы вязка не успевала остыть. В противном случае он сожмется, и трубку нельзя будет вставить.

Для подобных целей также можно использовать несварные металлические втулки. Их надевают на специальный герметизирующий слой и стягивают саморезами. Зазоры между поверхностью труб и стыком заделываются цементным раствором.

Как соединить асбестовую трубу с пластиковой

Как соединить асбестовую трубу с пластиковой

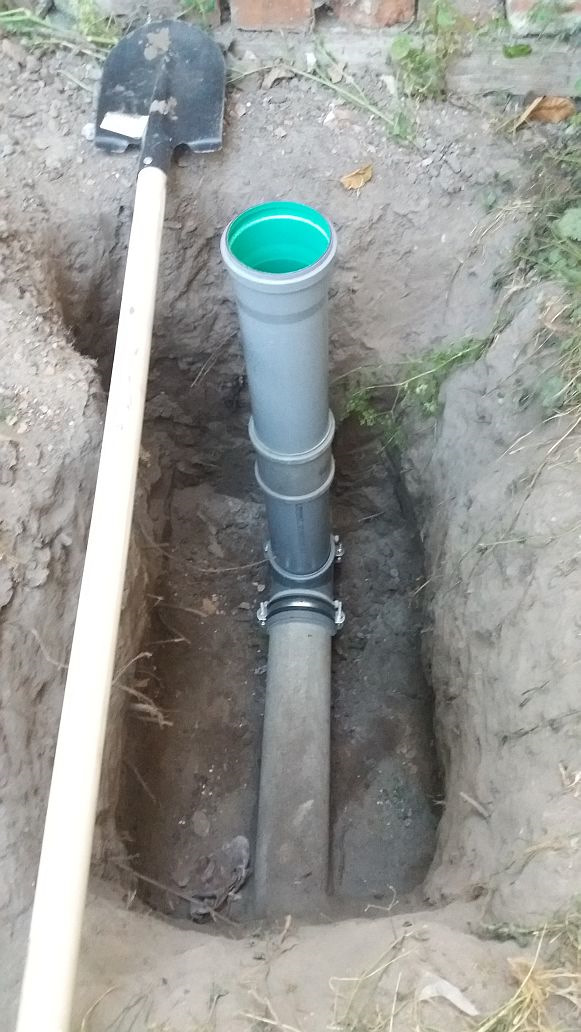

Дождевая вода должна была быть слита с крыши. Изначально это было реализовано «на земле», в бороздке для ближайшей разгрузки. Это привело — зимой к замерзанию, а летом к постоянной влажности, так как с крыши стекал конденсат.

После раскопок водосточной трубы я обнаружил, что это асбест.
Замерил окружность трубы. По формуле D = L / Pi, где Pi = 3,14159 . найден внешний диаметр, оценен внутренний диаметр 110.

Как соединить асбестовую трубу с пластиковой

Готовый седельный хомут с штуцером под 110 диаметр трубы не подошел из-за резьбового соединения 1 дюйм (мне понадобилась канализационная труба 50 ° или 110.)

Решил сделать сам!)

Необходимо
— Тройник 110,
— отрезать кусок трубы такого же диаметра,
— хомуты жесткие для крепления трубы к стене (без заглушки),
— пластиковые стяжки,
— герметик (взял морозостойкий чехол),
— шпилька, гайки, шайбы М6,
— коронка диаметром меньше трубки (у меня было 75 мм.).

Следовательно, поскольку тройник имеет удлинение с одной стороны для вставки, его невозможно надежно зафиксировать зажимами. Для решения этой проблемы воспользуемся отрезком трубы. Обезжирьте и приклейте герметик и после высыхания разрежьте. Излишки герметика можно легко отрезать или оторвать вручную.

Асбестоцементные трубы используются при строительстве трубопроводов различного назначения: водоснабжения и технического снабжения, канализации, отопления, прокладки кабеля и так далее. Широкий спектр применения определяется качеством и долговечностью материала. Как подключить асбестовые трубы и проложить трубопровод, читайте дальше.

Как соединить асбестовую трубу с пластиковой

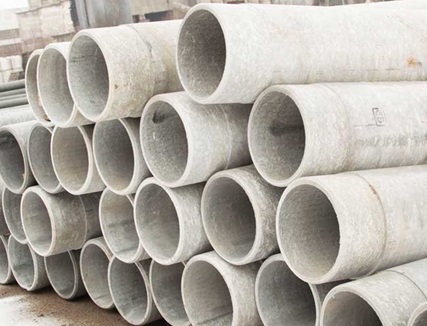

Трубы из цементно-асбестовой смеси

Подготовка к сборке трубопровода

Соединение асбестоцементных труб любым способом осуществляется исключительно по месту прокладки трубопровода, то есть непосредственно в подготовленной траншее. Предварительная сборка трубопровода и его дальнейшая прокладка категорически запрещены, так как велика вероятность повреждения соединений и разгерметизации системы (утечки).

Траншея для газопровода выполняется по следующим правилам:

  1. размеры траншеи должны быть на 25 — 30 см больше диаметра прокладываемых труб;
  2. в предлагаемых стыках труб устанавливаются ямы, ширина которых аналогична ширине траншеи, длина 65-70 см, а глубина на 10-20 см больше;
  3. форма траншеи должна быть выбрана таким образом, чтобы прокладываемые трубы касались земли на части поверхности. Это увеличит срок службы асбестовых труб;
  4. дно траншеи и котлована необходимо оборудовать песчаной подушкой высотой 7-10 см, плотность песка должна быть более 95%;
  5. выполняется резка и укладка труб по всей длине трубопровода (согласно схеме системы).

О том, как правильно отрезать асбестовые трубы, смотрите в видео.

Способы соединения труб

Соединение асбестоцементных труб происходит через следующие стыки:

  • двубортный асбестоцемент;
  • сыпучий асбестоцемент;
  • полиэтилен (МПТ);
  • чугун («Гибот»).

Соединение двубортной муфтой

Двубортные соединения для асбоцементных труб представляют собой кольца, внутри которых есть две канавки для резиновых уплотнительных колец.

Как соединить асбестовую трубу с пластиковой

Фитинги для соединения асбестовых труб

Монтаж труб с использованием двубортного соединения осуществляется следующим образом:

  1. стык подходит там, где он соединяется с трубами;
  2. уплотнительные кольца вставляются внутрь фитинга. Кольца следует размещать строго перпендикулярно оси труб;
  3. трубы подводятся к соединительной арматуре. Поверхность труб в зоне подключения должна быть сухой, очищенной от грязи и пыли;
  4. с помощью домкрата или другого устройства соединение надавливают на первую трубу до упора;
  5. вторая труба подходит как можно ближе к стыку, а стык перемещается в противоположном направлении, образуя надежный и плотный стык.

Как соединить асбестовую трубу с пластиковой

Двубортный крой

С помощью асбестоцементных двубортных соединений можно соединить не только асбестовые трубы, но и асбестовые трубы с металлическими трубами или фитингами. Двубортные муфты предназначены для строительства трубопроводов как напорного, так и напорного типа.

Соединение безнапорной муфтой

Безнапорные соединения для асбестовых труб отличаются от двубортных отсутствием уплотнительных колец. Чтобы получить герметичное соединение, также потребуется использовать какой-либо тип герметика, например, прицеп и бетонную смесь. Использование безнапорных муфт возможно только при прокладке безнапорных трубопроводов, при прокладке кабелей.

Как соединить асбестовую трубу с пластиковой

Арматура для строительства безнапорных трубопроводов

Монтаж безнапорного стыка осуществляется следующим образом:

  1. в нижней и верхней частях фурнитуры просверливаются отверстия диаметром примерно 1,5 — 2 см;
  2. концы соединяемых труб на расстоянии 50 — 60 см обматывают битумной лентой;
  3. трубы вставляются в фитинг. В этом случае необходимо следить за совмещением труб и соединительного элемента, а также за расположением заранее подготовленных отверстий (они должны располагаться сверху и снизу);
  4. образовавшиеся между трубами зазоры заполняются паклей или заливаются смесью горячего битума (смесь заливается до выхода из нижнего отверстия);
  5. кроме того, края шва заделываются цементным раствором.

Как соединить асбестовую трубу с пластиковой

Правила устройства подключения

С помощью самонесущих муфт можно соединять асбестовые трубы разного диаметра, даже с любым типом металлической трубы.

Соединение полиэтиленовой муфтой

Как подключить асбестовую трубу к пластиковой? С этой целью, а также для соединения асбестоцементных труб может применяться полиэтиленовый стык при строительстве самотечного трубопровода.

Как соединить асбестовую трубу с пластиковой

Фитинги для соединения асбестоцементных труб

При выборе стыка необходимо учитывать диаметр соединяемых асбестовых труб. Диаметр соединительной арматуры должен быть на 3-5 мм меньше внешнего диаметра труб.

Как установить полиэтиленовый рукав? Это требует:

  1. подготовить асбестовые трубы: уложить их в яму и очистить от пыли и других загрязнений;
  2. нагревать стык в горячей воде (90 ° C — 100 ° C) в течение 10 минут;
  3. быстро потяните за стык на соединяемых трубах. Концы труб должны упираться во фланец, расположенный внутри фитинга.

Соединение чугунной муфтой

Чугунные соединения состоят из:

  • два фланца с втулками;
  • резиновое уплотнительное кольцо для получения максимальной герметичности соединения;
  • соединительные элементы, расположенные по периметру фланцев.

Как соединить асбестовую трубу с пластиковой

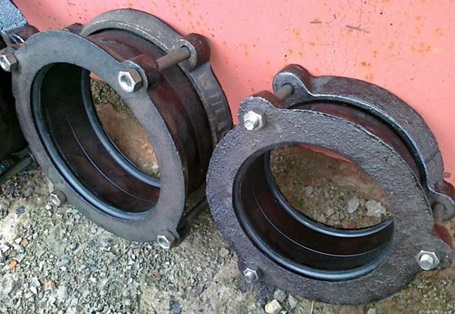

Муфты чугунные для соединения асбестовых труб

Асбестовая труба: соединение с чугунной арматурой, проложенной следующим образом:

  1. трубы подводятся к стыку, очищаются от грязи, пыли и других видов загрязнений;
  2. на концах труб устанавливаются монтажные фланцы и втулки;
  3. максимально сокращается расстояние между трубами. Это изменит положение второй трубки;
  4. части стыка соединяются и стягиваются крепежными болтами.

Соединение, снабженное чугунным соединением, является разъемным, что позволяет проводить ремонтные или профилактические работы без замены отдельных участков трубопровода. С помощью чугунных муфт можно соединять трубы из разных материалов (металл, пластик и др).

Недостатком такого способа соединения является подверженность болтов крепления коррозии и постепенному разрушению, что приводит к необходимости периодической замены фитинга.

Для соединения асбестовых труб с различной арматурой (задвижками, отводами, тройниками и т.д.) используются специальные металлические трубы нужной формы, снабженные с двух сторон крепежными фланцами.
