Установка магнитолы в бардачок

С нашими партнерами по установке вы можете установить основной блок и любое дополнительное оборудование,
по предварительной записи.

Сохраняется дилерская гарантия на ваш автомобиль!
Потому что в наших установочных центрах клиентам выдаются копии сертификатов соответствия и квитанции на все выполненные работы. Подробнее об этом.

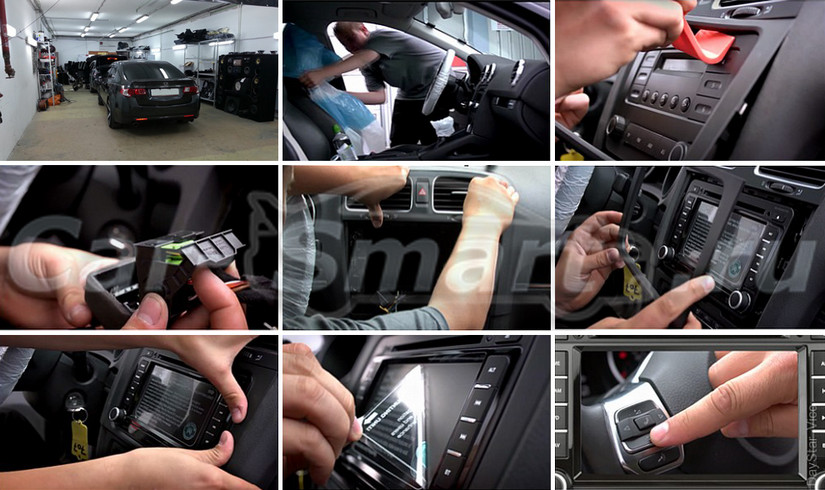

Что входит в стандартную установку штатного головного устройства (ШГУ) ?

  1. Накройте панели автомобиля малярным скотчем, чтобы защитить их от царапин.
  2. Удаление старого магнитолы.
  3. Подключение штатных разъемов питания и аудио.
  4. Подключение переходников, идущих в комплекте с новой магнитолой.
  5. Правильная установка антенн GPS и 4G (если есть).
  6. Установка внешнего микрофона на панель, ближе к лицу водителя.
  7. Конец USB-кабеля в бардачке.
  8. Настроить новое головное устройство для работы в текущей конфигурации автомобиля (кнопки на руле, усилитель звука, камера, парктроник и т.д.)
  9. Проверка работоспособности основных параметров и стандартных функций.
  10. Расправьте нити, при необходимости обернув их антискрипом.
  11. Установка новой штатной магнитолы и регулировка зазоров при необходимости.

Почему стоимость установки может быть выше для некоторых автомобилей ?

  1. Сложная разборка / сборка большого количества панелей (например Kuga 2, Mondeo 5, Touareg, BMW, Audi, Mercedes, Lexus).
  2. Магнитола состоит из 2 частей: отдельного экрана и модуля DVD. (например, Cruze, Insignia, Astra J, Mokka, Citroen C3, C4, Peugeot 508)
  3. Для установки необходимо снять блок управления микроклиматом, вещевые отсеки и т.д.
  4. вам нужно сделать переходник для штатной камеры заднего вида, аудиоусилителя или потолочного монитора (не входит в комплект).
  5. штатный разъем новой магнитолы необходимо переподключить под клиента.
  6. необходимо удлинить кабель AUX в подлокотнике (BMW X5 E70, X6 E71) или кабель в багажнике (BMW X5 E53)
  7. Сложная максимальная комплектация, например, с обзором 360 градусов или парковкой (Тойота, Ниссан и др.).
  8. Требуется сборка (Touareg 1, дорестайлинг CX7 и т.д.)
  9. Лобовое стекло с подогревом: придется искать новые места для установки антенн GPS и 4G.
  10. Радиоустановка в стиле Tesla (вертикальный экран).
  11. Подключение навигационного блока Android помимо штатного сенсорного экрана.
  12. Дополнительные требования заказчика: например, микрофонный выход в обычной точке потолка,

Партнерские установочные центры и пункты самовывоза:

1.Установочный центр PCavto — установка любых магнитол (Люберцы).

Адрес: Новорязанское шоссе 7а, ТЦ «Гренада», минус 2 этаж, «Центр установки дополнительного оборудования« ПКАВТО».
Вторник-суббота с 10:00 до 18:00 .
Установка магнитолы 3000р (в зависимости от машины), остальное проверю.

Демонстрация магнитол Vomi (все есть),

и демонстрация Carmedia возможна на следующий рабочий день в 12:00 (бесплатная доставка).

2. Установочный центр «Алло-Гараж» (м. Дубровка) — любые магнитолы.

Понедельник-суббота с 10:00 до 20:00 .

3. Установочный центр Куба-Кар (м. Калужская) магнитол REDPOWER, Carmedia, IQ Navi, Radiola.

4. Установочный центр «Ультразвук» (Северо-запад Москвы) магнитол Redpower, Carmedia,

5. Установочный центр магнитол IQ Navi (только).

1-й Нагатинский проспект, д. 15. Территория таксопарка 18.
Доступны все радиостанции IQ Navi, возможен сбор при демонстрации.
Режим работы: понедельник-пятница с 10:00 до 18:00,

Как сделать разъем для магнитолы и как вставить магнитолу.

Добрый день уважаемые читатели!

Эта статья будет полезна тем, кто решил поставить автомагнитолу на классический ВАЗ.
При покупке на ней новой «бороды» разъем с завода идет под радиоприемник, а в каком он сейчас радиоприемнике?
Возникнет вопрос: «как поставить магнитолу?» Все очень просто, в этой статье я максимально подробно опишу процесс ремонта гнезда под магнитолу, как поставить саму магнитолу и как в конце ее подключить.

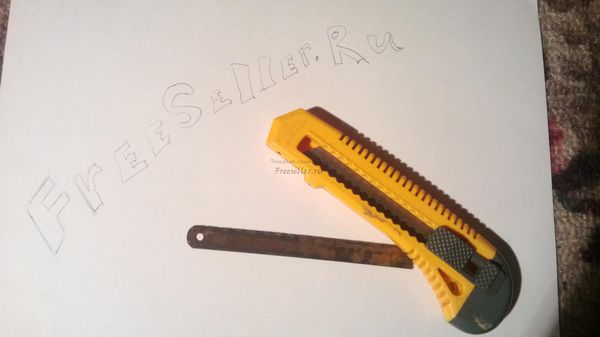

Для работы нам понадобятся:

— сама «борода» (у меня новая, только из магазина);
— канцелярский нож;
— пильный диск по металлу;
— наждачная бумага;
— файл.

PS на фото нет файлов и наждачной бумаги. Уже забрал в гараж.

Установка магнитолы в бардачок

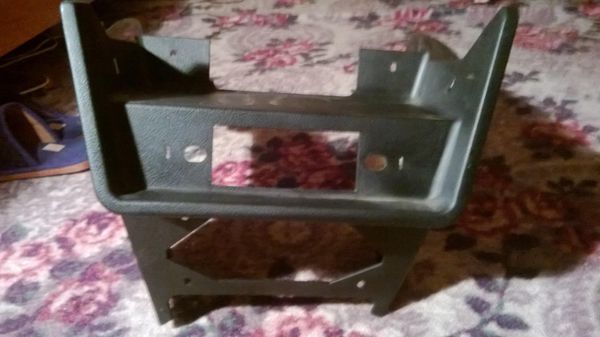

Так вот, при покупке «борода» на классике разъем для магнитолы есть, магнитола не влезет. На фото видно, что «борода» даже на фото чисто новая, без переделок.

Установка магнитолы в бардачок

Сначала измеряем размер магнитолы, отмечая на «бороде», где будем стричь.

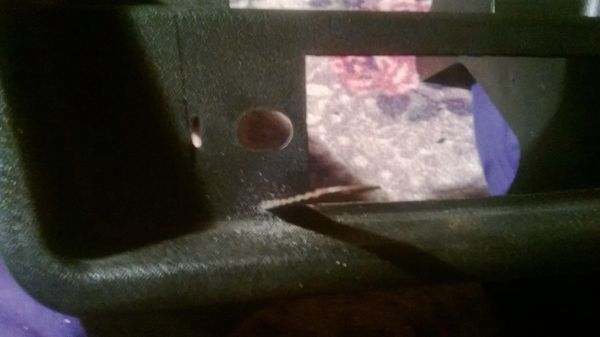

Затем берем лезвие от пилы по металлу и начинаем резать по нарисованным линиям, которые я нарисовала маркером.

Установка магнитолы в бардачок

После раскроя полотном останутся любые «косяки», если они большие, поэтому исправляем напильником, после чего все зачищаем наждачной бумагой, чтобы было гладко и красиво.

Установка магнитолы в бардачок

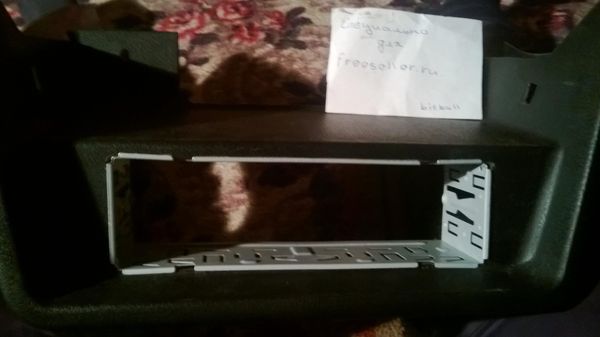

Гнездо готово, теперь устанавливаем саму магнитолу.

Установка магнитолы в бардачок

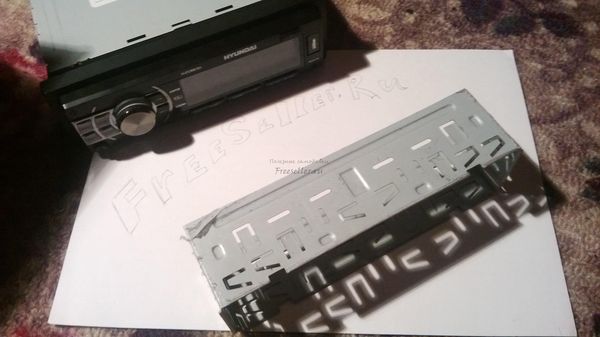

С магнитолой обычно идут пластины и щиток, фиксирующий магнитолу, пластины нужны для того, чтобы вынуть магнитолу из щита. Так как я не нашел, куда подходят лопатки (и, как я понимаю, обычно у меня подходят только при полностью разобранном передке), я просто открутил фиксирующие втулки, вот они на фото:

Установка магнитолы в бардачок

И снял крышку магнитолы:

Установка магнитолы в бардачок

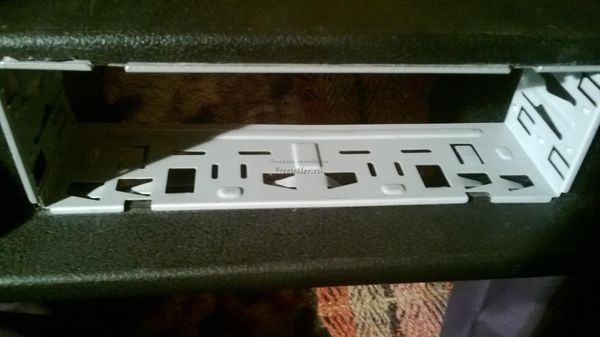

Вот эти «язычки», которые мы загибаем, складываем (не сильно) и вставляем щиток в гнездо для магнитолы.

Установка магнитолы в бардачок

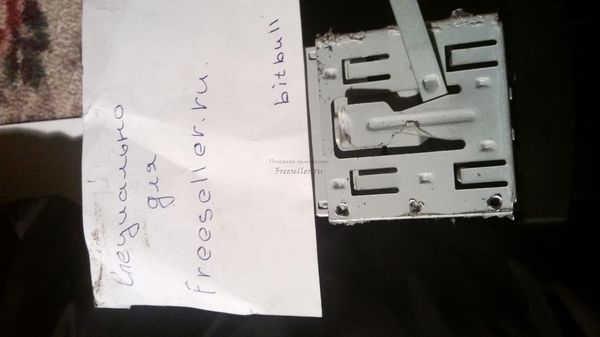

В клапане также есть «язычки», которые фиксируют клапан изнутри. Их тоже складываем, для надежности конструкции:

Установка магнитолы в бардачок

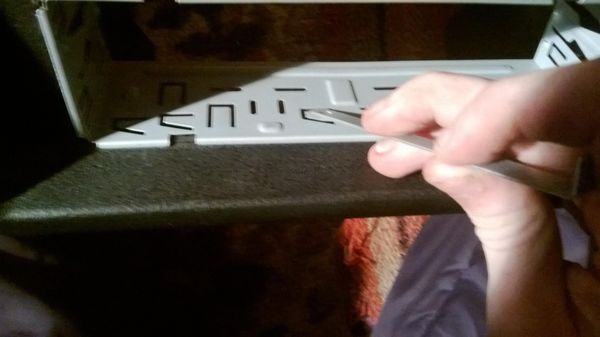

Складываем несколько языков, все можно делать как я, можно выборочно:

Установка магнитолы в бардачок

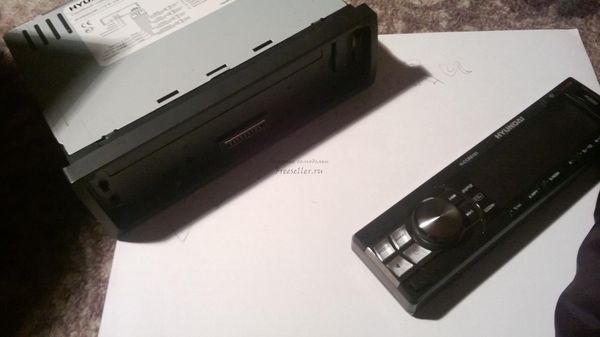

Если у вас в автомобильной стереосистеме есть съемная передняя панель, снимите ее, чтобы не повредить при установке:

Установка магнитолы в бардачок

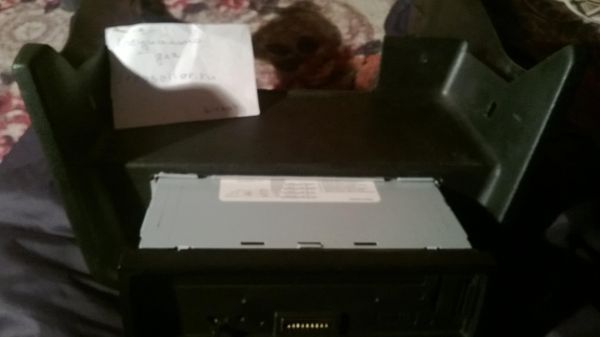

Теперь аккуратно вдавливаем в дверь саму магнитолу, которая уже установлена ​​и закреплена:

Установка магнитолы в бардачок

Толкаем магнитолу до конца, до небольшого щелчка:

Установка магнитолы в бардачок

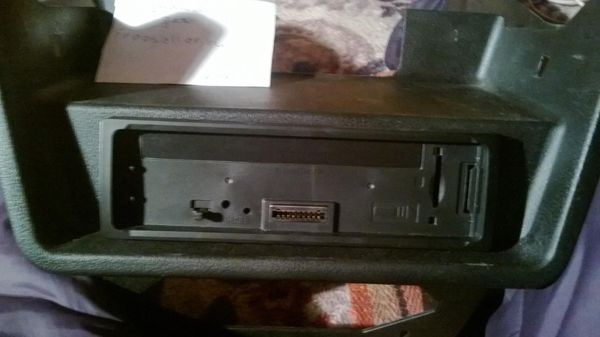

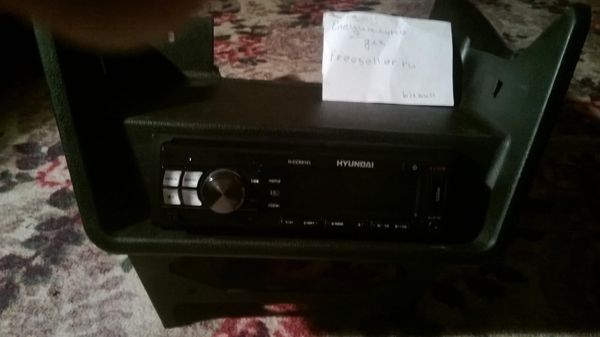

Магнитола стоит прочно и хорошо закреплена, теперь ставим нашу панель, которую сняли:

Установка магнитолы в бардачок

Все готово! Наша магнитола установлена, но еще нужно подключить.

В комплекте с магнитолой обычно идет жгут, который сзади вставляется в специальную розетку в магнитоле, и как следствие, далее соединяются выступающие провода.

Распиновка проводов (обычно есть):

— Черный грунт (меньше, вес);
— красный плюс зажигания;
— желтый тоже плюс (отвечает за настройки, обычно вместе с красным заворачивается);
— синий — питание антенны;
— белый передний левый динамик;
— серый передний правый динамик;
— левый задний зеленый динамик;
— фиолетовый правый задний динамик.

Подключите для этого антенну к специальному разъему.

Итак, радио готово к работе, спасибо, что прочитали.

Гранта в полной комплектации Стандарт и Норма идет с завода без магнитолы. АвтоВАЗ пошел на все, чтобы упростить монтаж: протянул силовой и акустический кабели, установил антенну и закинул кабель в салон. Осталось только подключить колонки и основной блок. Рассмотрим, как устанавливается магнитола Лада Гранта.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

  • сама магнитола является основным блоком;
  • отвертка плоская;
  • прямые руки.

Сокращения и обозначения в тексте:

  • ГУ — основной блок;
  • MMS — мультимедийная система;
  • DIN (din) — установочный размер для автомобильной акустики.

Пошаговая инструкция по установке головного устройства

  1. узкая плоская отвертка или пластиковый шпатель для крепления акустики;
  2. радио 1 DIN с рамкой.

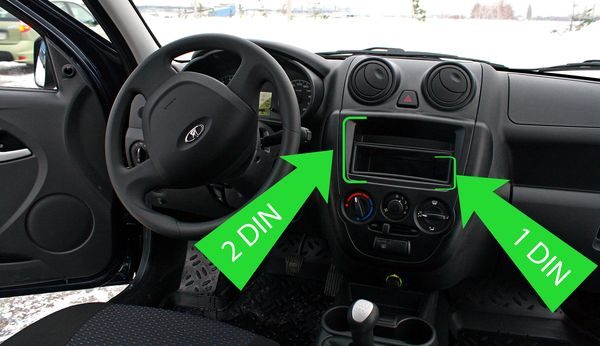

Установка магнитолы в бардачок Сиденье в Гранте рассчитано на 1 din. Для работы с большими размерами 2 din потребуется вырезать перегородку и поставить декоративную рамку.

Шаг 1. С помощью плоской отвертки снимите пластиковую крышку магнитолы. Для этого аккуратно подденьте по краям и потяните на себя.

Установка магнитолы в бардачок Заводской установил чехол на сиденье магнитолы.

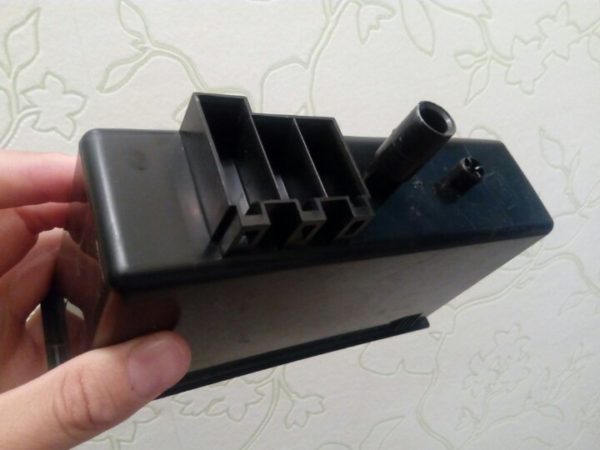

Шаг 2. На обратной стороне крышки находится держатель коннектора ISO. Есть две колодки: музыкальный канал и акустические кабели.

Шаг 3. При необходимости подключитесь к адаптеру ISO для магнитолы. Обычно идет в комплекте.

Если адаптер не нужен, переходите к шагу 4.

Установка магнитолы в бардачок Если вам нужен акустический адаптер, он входит в комплект. Пример на фото.

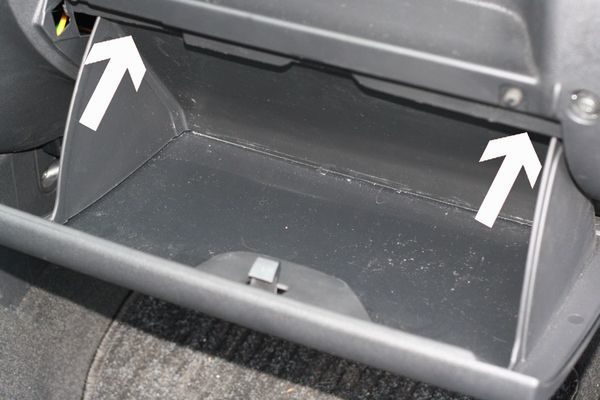

Шаг 4. Снимаем перчаточный ящик. Удерживая зажимы для вещевого отсека в верхнем положении, с силой опустите вещевой отсек.

Преодолевая сопротивление, тянем крышку на себя — вещевой отсек снимается.

Установка магнитолы в бардачок Снять перчаточный ящик на Гранте несложно, если знать, где находятся его зажимы.

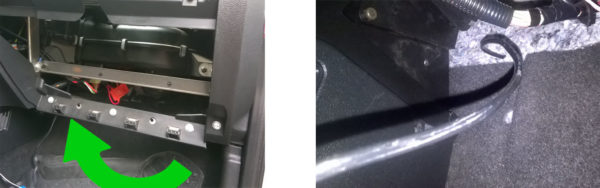

Шаг 5. Поднимаемся с фонариком под панель в области ног правого переднего пассажира. За фетром сверху находим толстый черный провод — на его конце гнездо для заводской антенны.

Продлеваем заглушку до места установки магнитолы.

Установка магнитолы в бардачок Здесь ищем антенный кабель.

Шаг 6. Установите металлическую рейку для магнитолы. С помощью отвертки согните рельсовые опоры сверху и снизу для надежного крепления.

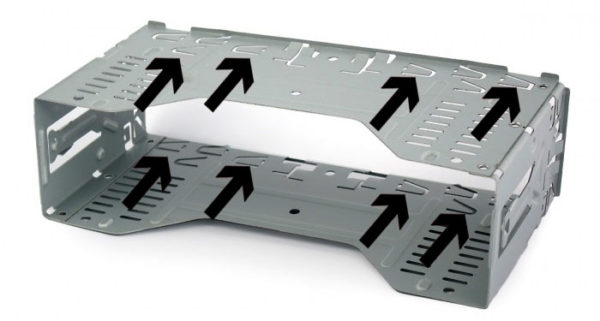

Установка магнитолы в бардачок Эти застежки фиксируют слайд в проеме панели.

Шаг 7. Подключите разъемы питания, динамики и антенну к магнитоле. Вставляем в горку до конца. Прикрепляем декоративную пластиковую рамку.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без растяжения прядей, нужно помучиться:

  1. Подставляем руку под панель в бардачке;
  2. Ставим магнитолу в салазки, выносим на пробки;
  3. Слепо подключаем блок питания, разъем динамика, провода к усилителю и антенне.

Недостатки метода: мы тратим много времени, процесс утомительный и неудобный. Наверное, запястья оторвем.

Также: нет необходимости прокладывать провода, которые потом будут мешать установке ГУ, опираясь на заднюю стенку.

Если магнитола болтается в салазках и дребезжит

Бывает, что в санях слабо удерживается акустика, хотя они прочно расположены. Решим проблему:

  1. с помощью ключей для разборки (входят в комплект поставки OJ) снимите магнитолу;
  2. берем небольшой кусок вибропласта (лист на основе смолы) и приклеиваем им салазки изнутри сверху или снизу — так мы позаботимся о том, чтобы регистратор полностью прижался к салазкам без лишних вибраций;
  3. снова отверткой подтягиваем все застежки ползуна — некоторые могут быть неполноценными;
  4. перезагрузите акустику и проверьте: все лишние вибрации должны исчезнуть при встряхивании.

Установка магнитолы в бардачок Вибропласт помогает не только в звукоизоляции автомобиля.

Демонтаж штатной магнитолы в Гранте люкс

Отличие в субсидиях на люксовое оборудование: установленная на заводе MMC (мультимедийная система). Это устройство 2 din.

Чтобы удалить стандартные акустические гранты:

  • берем нож или пластиковую лопатку для разборки акустики и снимаем декоративные крышки справа и слева от магнитолы. Необязательно стрелять;
  • в щели между крышкой и панелью находим замок основного блока. По две с каждой стороны. Сжимаем отверткой;
  • мы выносим OJ на себя.

Все подробно описано в видео:

Замена штатной ММС в Гранте

Процесс: После снятия акустики устанавливаем новую систему.

Сложность: возможно, придется доделать ремонт новой системы для ВАЗа. Плюс вам нужна подходящая рама. Заводская рама MMC может не подходить.

Вы купили новую автомобильную стереосистему 2 din, но в продаже нет рамы? Вы можете сделать это сами. Пример из ссылки.

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Необходимо:

  • демонтировать кожух центральной консоли — снять крепления, выдвинуть вперед и отсоединить кнопки и ручки отопителя;
  • вырезать из пластика вертикальную перегородку, которая предотвратит питание прибора 2 din;
  • распилил пластиковый кожух центрального воздуховода;
  • попробовать новый акустический блок, при необходимости отрегулировать стойки;
  • установить на проводку переходники, входящие в комплект (при необходимости);
  • включить устройство;
  • если оставить старую крышку центральной консоли: вырезаем перегородку, примеряем, ставим на место с соединением кнопок и ручек, корректируем декоративную рамку ГУ, устанавливаем;
  • если ставим новую накладку на консоль для устройства 2-din — переносим блок управления отопителем и кнопки со старой накладки, устанавливаем на место, накладываем декоративную рамку на ГУ.

Размеры магнитолы для установки в Ладу Гранту

Типоразмер устройства 1 дин для установки не более 178 * 50мм.

Размер ГУ 2 din: 178 * 100мм. Для установки потребуется доработать внутреннее пространство. По отзывам, можно вставить MMS размером 178 * 120 * 100мм.

Вместо итога

  • Если поставить простую магнитолу, то размер не должен быть больше 178 * 50мм. Для установки требуются пластиковые шпатели или отвертка. Адаптеры и салазки включены.
  • Для установки 2 din потребуется новая накладка на консоль, декоративная рамка под такое же ГУ, кусачки и металлический нож для регулировки места установки.
  • Мы меняем стандартную акустику на такую ​​же? По-прежнему нужна новая декоративная рамка. В противном случае вы увидите пробелы на панели.
